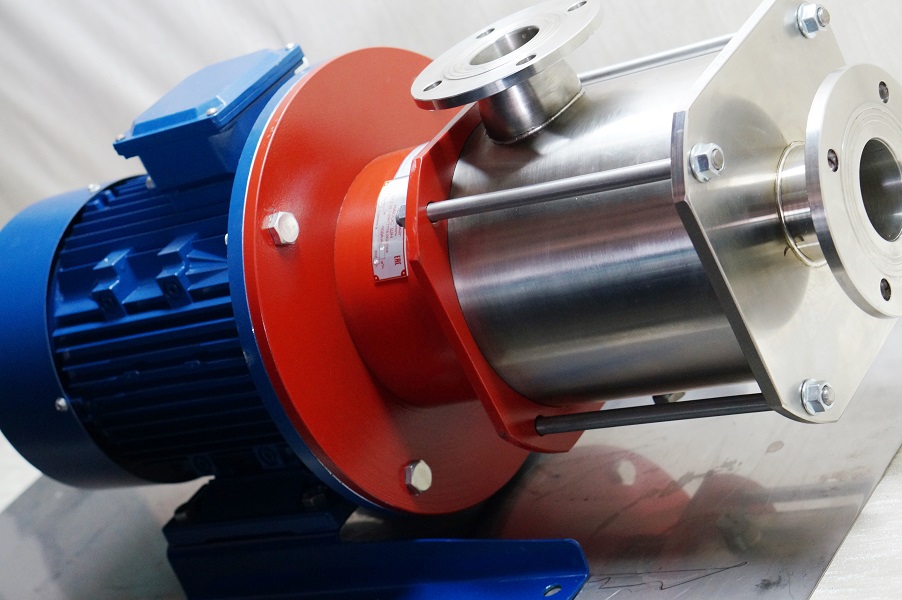

Как работает помпа для перекачки топлива?

Слово «помпа» пришло в русский технический лексикон из английского и немецкого языков и в промышленной среде давно стало синонимом насоса, специально спроектированного для перекачки жидкостей. Когда говорят «помпа для топлива», подразумевают компактный, часто мобильный агрегат, способный быстро и безопасно переместить бензин или дизель из точки А в точку Б.

Но как эта самая помпа работает? Что происходит внутри металлического корпуса в момент нажатия кнопки «Пуск»? Почему одна помпа ломается через месяц на дизеле, а другая, изготовленная «Техмашем», десятилетиями качает агрессивный бензин без единой протечки? Мы не храним это в секрете. Как российский производитель промышленного насосного оборудования, мы готовы провести вас по всему тракту движения топлива — от всасывающего патрубка до напорной магистрали.

Часть 1. Анатомия помпы: что скрыто за словом «качает»?

На бытовом уровне кажется, что насос «всасывает» жидкость. Физически это не так. Ни один насос в мире не втягивает топливо, как шприц поршнем. Он создает зону пониженного давления (вакуум) на входе, и атмосферное давление, давящее на зеркало жидкости в баке, загоняет топливо в эту зону.

Таким образом, работа любой помпы для перекачки топлива сводится к двум ключевым процессам:

1. Создание разрежения во всасывающем патрубке.

2. Придание скорости и давления жидкости для проталкивания её в напорную магистраль.

В арсенале «Техмаш» эту задачу решают центробежные силы. Мы производим несколько типов центробежных помп, и у каждой — свой уникальный способ взаимодействия с топливом.

Часть 2. Принцип центробежной силы: основа основ

Сердце любой нашей помпы — рабочее колесо, закрепленное на валу электродвигателя. Материал колеса и корпуса — аустенитная нержавеющая сталь 12Х18Н10Т. Почему она, а не чугун, мы объясним позже.

Пошаговая физика процесса выглядит так:

1. Заполнение: Перед пуском помпа и всасывающая магистраль должны быть заполнены топливом (либо помпа должна иметь систему самовсасывания, как наша серия ЦДН). Это правило номер один: центробежная сила создается только при вращении жидкости в каналах колеса.

2. Вращение: Двигатель раскручивает вал с крыльчаткой. Лопасти захватывают жидкость и за счет центробежной силы отбрасывают ее от центра к периферии.

3. Падение давления: В центре крыльчатки, откуда топливо «выброшено», мгновенно образуется зона разрежения. Атмосферное давление тут же загоняет в патрубок новую порцию топлива из резервуара. Цикл замыкается.

4. Рост давления: Отброшенная к краю жидкость собирается в спиральном отводе («улитке»). Здесь кинетическая энергия скорости плавно переходит в потенциальную энергию давления (напора), достаточную для движения по трубам.

Эта схема идеальна для маловязких жидкостей — бензина, дизеля, керосина — так как не создает пульсаций и обеспечивает ровный, ламинарный (в дисковых моделях) поток.

Часть 3. Как работают разные типы помп «Техмаш» на топливе

Один и тот же центробежный принцип по-разному реализован в наших линейках. Разберем физику работы каждой.

3.1. Консольно-моноблочная (КМ) помпа для топлива: классика большой производительности

Это самая понятная конструкция. На валу двигателя (или через муфту) консольно закреплено закрытое лопастное колесо.

• Как работает с топливом: Колесо, погруженное в дизель, работает как центрифуга. За счет разницы давлений между тыльной и передней сторонами крыльчатки возникает осевая сила, которая стремится сдвинуть ротор. В помпе КМ эта сила воспринимается подшипниковым узлом.

• Фокус на безопасности: Самое уязвимое место КМ — выход вала из корпуса. Здесь мы используем торцевое уплотнение (механическое). Две невероятно точно притертые поверхности — вращающаяся и неподвижная — скользят друг по другу. Пара трения «графит — керамика» или «графит — карбид кремния» обеспечивает зазор в доли микрона. Этого достаточно, чтобы удерживать давление внутри, но недостаточно, чтобы топливо вытекло наружу. Сальниковые набивки, которые нужно подтягивать, мы не применяем принципиально: бензин и дизель требуют абсолютной герметичности.

3.2. Дисковая помпа ЦДН: ламинарный вихрь без лопастей

Этот агрегат часто называют «помпой трения», и это единственная машина в линейке, которая работает по принципу пограничного слоя, а не прямого удара лопаткой.

• Как работает с топливом: Внутри стального корпуса вращается пакет гладких параллельных дисков. Молекулы топлива прилипают к дискам на микроуровне (силы адгезии), и вращение закручивает жидкость в спираль. Поскольку диски не «рубят» поток, внутри нет турбулентных завихрений.

• Эффект для дизеля и бензина:

  • Отсутствие пены. Бензин не взбивается в эмульсию, что критично для точного учета при заправке.

  • Самовсасывание. При остановке жидкость не вытекает полностью из междискового пространства. При повторном пуске помпа сама откачивает воздух из всасывающей магистрали.

  • Деликатность. Если в дизеле есть вода или присадки, ЦДН не разрушает их в миксере, а плавно транспортирует. Корпус выполнен из 12Х18Н10Т — никакой реакции с водой и присадками.

3.3. Секционная помпа ЦНС для перекачки топлива: эстафета давления

Если нужно закачать топливо на большую высоту или подать его в магистраль с высоким давлением, одной крыльчатки недостаточно. Тогда мы собираем насос ЦНС.

• Как работает с топливом: ЦНС — это несколько центробежных насосов в одном флаконе. Топливо выходит из первой крыльчатки и попадает не в трубу, а в направляющий аппарат, который перенаправляет его прямо на вход второй крыльчатки. И так на каждой ступени. Давление суммируется: было 5 атмосфер после первой — стало 10 после второй, 20 после четвертой.

• Работа уплотнения под нагрузкой: В ЦНС мы ставим исключительно пару «карбид кремния — карбид кремния» (SiC-SiC). При высоком давлении в зоне уплотнения выделяется тепло. Карбид кремния обладает колоссальной теплопроводностью и твердостью. Он работает как идеальный подшипник, где смазкой служит само топливо. Даже если бензин абсолютно «сухой» и не имеет маслянистости дизеля, SiC-SiC пара не задирается и не перегревается.

3.4. Шнековая помпа (бустер): подпор без кавитации

Формально это комбинированная осе-центробежная машина, но в системах подачи топлива она играет роль первой ступени.

• Как работает: Винтовой ротор из стали 12Х18Н10Т (шнек) вращается в цилиндрическом корпусе. Витки шнека механически захватывают сплошную пробку из жидкости (или смеси жидкости и воздуха) и проталкивают ее вдоль оси, как конвейер.

• Главная миссия: Создать достаточный подпор, чтобы основная центробежная помпа (КМ или ЦНС) не вскипела. Бензин при нагреве или падении давления выделяет пары. Шнек продавливает эти пузыри и подает в основную магистраль чистую жидкую фазу. Он не качает топливо по всей длине трубопровода, он «кормит» главный насос.

Часть 4. Стойкость к среде: почему сталь 12Х18Н10Т и специальные уплотнения — это правило

Работа помпы для топлива всегда граничит с риском. Достаточно микроскопической течи через уплотнение, чтобы пары бензина скопились в насосной и спровоцировали объемный взрыв. Или другая ситуация: обычный чугунный корпус зимой взаимодействует с водой, выпавшей в осадок из дизеля, и запускает коррозию. Через год ржавчина попадет в форсунки двигателя.

Почему 12Х18Н10Т:

1. Не искрит. Аустенитная сталь не магнитится. При случайном касании вращающейся крыльчатки о корпус нет снопа искр, характерного для чугуна.

2. Не ржавеет. Химически инертна к сере, присадкам, спиртам в бензине и водяному конденсату в дизеле.

3. Демпфирует вибрации. Вязкость этой стали выше, чем у «чернушки». Она гасит высокочастотные вибрации, возникающие при прохождении топлива через рабочее колесо.

Как работает узел уплотнения в динамике:
Представьте два кольца — одно вращается с валом, второе неподвижно закреплено в корпусе. Пружина поджимает их друг к другу. Между ними нет резины или войлока, только слой топлива толщиной в тысячные доли миллиметра (так называемая «газовая фаза» или жидкостная пленка). Этот слой смазывает и охлаждает торцы. Если в топливе есть песок, то в паре «графит — керамика» песчинка царапает графит и протачивает канавку, вызывая течь. В паре «карбид кремния — карбид кремния» абразив просто перемалывается между двумя твердостями, сравнимыми с алмазом, не нанося ущерба геометрии. Именно так работает инженерия «Техмаш» на микроуровне.

Часть 5. Практическая физика: как помпа справляется с воздухом и холодом

Проблема 1: Пустая магистраль.
Центробежная помпа заполнена воздухом. Плотность воздуха в 800 раз меньше, чем у дизеля. Лопасти молотят пустоту, центробежная сила мизерная, вакуум не создается, топливо не поднимается.

• Решение «Техмаш»: Использование дисковых помп ЦДН, которые могут стартовать благодаря остатку жидкости в корпусе. Либо установка шнекового бустера, который механически, как поршень, выталкивает воздушную пробку по виткам шнека.

Проблема 2: Зимний дизель.
При -20°С стандартное летнее топливо превращается в парафиновый кисель. Обычная центробежная помпа пытается закрутить эту массу, но из-за возросшего гидравлического сопротивления резко падает КПД, двигатель перегружается.

• Решение «Техмаш»: Шнековая помпа на всасывании. Архимедов винт «вгрызается» в загустевший продукт и компактным жгутом продавливает его к основной центробежной машине. При этом материал шнека — 12Х18Н10Т — не охрупчивается на морозе, сохраняя ударную вязкость.

Проблема 3: Перегрев на «сухом ходу».
Оператор забыл открыть задвижку на входе. Вода бы просто закипела и выплеснулась через сальник. Но у нас топливо. Рост температуры в закрытом объеме центробежной помпы означает переход бензина в газовую фазу и резкий скачок давления в уплотнении.

• Решение «Техмаш»: Пара трения SiC-SiC. Карбид кремния выдерживает колоссальный локальный нагрев без растрескивания. Графит в паре с ним работает как твердая смазка, предотвращая задир в момент аварийного старта без жидкости. Уплотнение остается герметичным, не давая парам топлива прорваться в подшипниковый узел или наружу.

Заключение

Работа помпы для перекачки топлива — это непрерывный баланс физики, материаловедения и гидродинамики. В «Техмаше» мы не просто копируем геометрию колеса, мы понимаем, как молекулы бензина взаимодействуют с поверхностью стали 12Х18Н10Т, а кристаллы карбида кремния удерживают давление в десятки атмосфер.

Когда вы нажимаете кнопку «Пуск» на нашем агрегате, внутри происходит маленькое чудо: шнек или диск захватывает среду, опасную и капризную, и превращает ее в управляемый, плотный, быстрый поток. И делает это так надежно, что вы вспоминаете о существовании помпы только в день планового техосмотра.

Выбирая между обычной «вертушкой» и инженерным решением от «Техмаш», помните: топливо не прощает дешевых материалов и плохих уплотнений. Мы делаем помпы, которые работают на физику, а не против нее.
