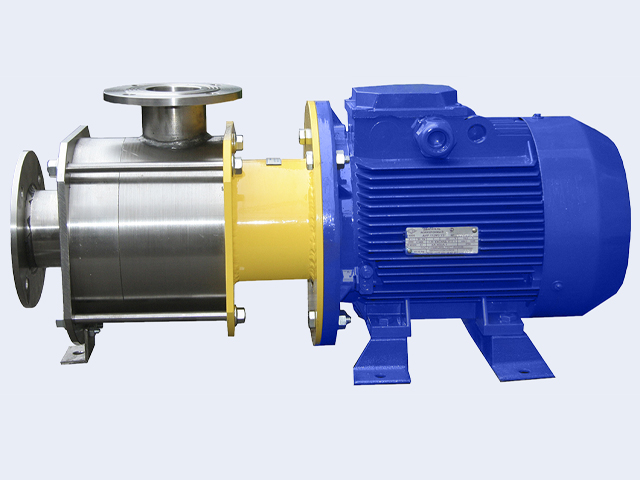

Консольный насос (тип К) — один из самых распространенных и универсальных типов центробежных насосов, широко используемых в различных отраслях промышленности, коммунальном хозяйстве и сельском хозяйстве. Его конструктивная простота, надежность и адаптивность к различным условиям работы сделали его настоящей "рабочей лошадкой" в мире насосного оборудования. Консольные насосы предназначены для перекачивания чистых и загрязненных жидконостей, включая воду, химические растворы, нефтепродукты и другие среды с температурой от -80°C до +450°C.
Конструктивные особенности консольного насоса
Главная отличительная особенность консольного насоса — расположение рабочего колеса на конце вала, который закреплен как консоль. Это означает, что колесо находится на выносе от опорных подшипников, что и дало название этому типу насосов.
Основные компоненты консольного насоса:
-
Спиральный корпус (улитка) — направляет поток жидкости и преобразует кинетическую энергию в давление
-
Рабочее колесо — создает центробежную силу для перемещения жидкости
-
Вал — передает вращение от двигателя к рабочему колесу
-
Опорный кронштейн — служит основанием для крепления подшипникового узла
-
Подшипниковый узел — обеспечивает поддержку вала и воспринимает радиальные нагрузки
-
Уплотнение вала — предотвращает утечку перекачиваемой среды
Принцип работы консольного насоса
Работа консольного насоса основана на принципе центробежной силы:
-
При вращении рабочего колеса жидкость поступает через входной патрубок в центр колеса
-
Лопатки колеса захватывают жидкость и передают ей кинетическую энергию
-
Под действием центробежной силы жидкость перемещается от центра к периферии колеса
-
В спиральном отводе (улитке) кинетическая энергия преобразуется в давление
-
Нагретая жидкость выходит через напорный патрубок
Преимущества консольных насосов
-
Простота конструкции — минимальное количество деталей обеспечивает надежность
-
Легкость обслуживания — доступ к внутренним узлам без демонтажа трубопроводов
-
Универсальность — возможность работы с различными типами жидкостей
-
Высокий КПД — эффективное преобразование энергии
-
Длительный срок службы — при правильной эксплуатации достигает 10-15 лет
Недостатки и ограничения
-
Чувствительность к кавитации — требует соблюдения условий всасывания
-
Ограничение по температуре — стандартные модели до +450°C
-
Вибронагруженность — требует качественной фундаментной установки
Классификация консольных насосов
-
По типу уплотнения:
-
С сальниковым уплотнением
-
С торцевым уплотнением
-
С магнитной муфтой
-
-
По способу разъема:
-
С осевым разъемом
-
С радиальным разъемом
-
-
По расположению патрубков:
-
С горизонтальными патрубками
-
С вертикальными патрубками
-
Монтаж и эксплуатация
Правильный монтаж консольного насоса включает:
-
Установку на прочном фундаменте
-
Центровку с двигателем
-
Подключение трубопроводов с компенсаторами вибрации
-
Проверку направления вращения
-
Запуск с заполненной жидкостью системой
Области применения
Консольные насосы находят применение в:
-
Водоснабжении и канализации
-
Химической промышленности
-
Нефтегазовой отрасли
-
Энергетике
-
Пищевой промышленности
-
Сельском хозяйстве
Заключение
Консольный насос остается одним из самых востребованных типов насосного оборудования благодаря оптимальному сочетанию простоты, надежности и эффективности. Понимание его конструкции и принципов работы позволяет правильно выбирать и эксплуатировать эти насосы для решения различных технологических задач. С развитием материалов и технологий управления, консольные насосы продолжают совершенствоваться, находя новые области применения в современной промышленности.
