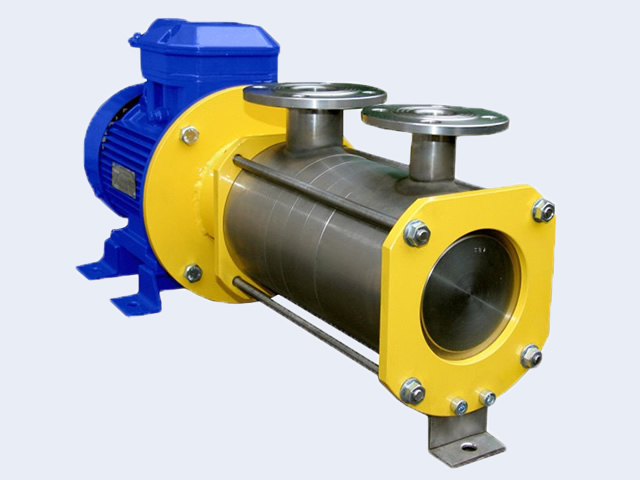

Что такое центробежный насос ЦНС?

Центробежный насос ЦНС (Центробежный Насос Секционный) представляет собой многоступенчатую конструкцию, предназначенную для создания высокого напора при перекачивании чистой воды и других жидкостей, близких по свойствам к воде. Эти насосы нашли широкое применение в системах водоснабжения, промышленных установках и энергетике благодаря своей надежности и способности создавать значительное давление.

Разработка насосов типа ЦНС началась в советский период, и они до сих пор остаются востребованными благодаря продуманной конструкции и адаптивности к различным условиям эксплуатации. Модельный ряд включает насосы с различным количеством ступеней (от 2 до 10), что позволяет получать напор от 50 до 650 метров.

Конструктивные особенности насосов ЦНС

1. Секционная конструкция
Ключевая особенность насосов ЦНС — модульное строение. Каждая ступень состоит из:

• Рабочего колеса

• Направляющего аппарата

• Межступенного уплотнения

Ступени соединяются стяжными шпильками, образуя единый ротор. Такая конструкция позволяет легко изменять количество ступеней для получения требуемых параметров.

2. Основные компоненты

• Корпус — изготавливается из чугуна или стали

• Ротор — сборная конструкция из вала, рабочих колес и подшипников

• Рабочие колеса — закрытого типа, фиксируются на валу с помощью шпонок

• Подшипниковые узлы — опорные и упорные подшипники

• Уплотнения — сальниковые или торцевые

Принцип работы и гидравлическая схема

Действие насоса ЦНС основано на последовательном преобразовании энергии в multiple ступенях:

1. Всасывание жидкости — через входной патрубок в первую ступень

2. Последовательное повышение давления — в каждой последующей ступени

3. Накопление энергии — кинетическая энергия преобразуется в давление

4. Выпуск жидкости — через напорный патрубок последней ступени

Технические характеристики и параметры центробежных насосов ЦНС

Диапазон рабочих параметров:

• Производительность: 30-500 м³/ч

• Напор: 50-650 м

• Температура жидкости: до 105°C

• Допустимое давление на входе: до 0,6 МПа

Маркировка и обозначения

Пример: ЦНС 100-295

• ЦНС — тип насоса

• 100 — подача, м³/ч

• 295 — напор, м вод. ст.

Материальное исполнение

Основные материалы:

• Корпус: чугун СЧ20

• Рабочие колеса: чугун или латунь

• Вал: сталь 40Х

• Уплотнения: графит, керамика

Области применения насосов ЦНС

1. Коммунальное хозяйство

• Системы водоснабжения городов

• Повысительные насосные станции

• Пожаротушение

2. Промышленность

• Технологические установки

• Системы охлаждения

• Моечное оборудование

3. Энергетика

• Питательные насосы

• Системы циркуляции

• Химводоочистка

4. Сельское хозяйство

• Оросительные системы

• Водоснабжение ферм

Преимущества насосов центробежных насосов ЦНС

1. Высокий КПД — до 80%

2. Надежность — проверенная временем конструкция

3. Ремонтопригодность — возможность замены отдельных ступеней

4. Универсальность — широкий диапазон рабочих параметров

5. Долговечность — срок службы до 15 лет

Недостатки и ограничения

1. Сложность конструкции — много составных частей

2. Чувствительность к загрязнениям — требуют чистой жидкости

3. Ограничение по температуре — максимум 105°C

4. Высокая вибронагруженность — требуется точная балансировка

Монтаж и эксплуатация

Требования к монтажу:

• Прочный фундамент

• Точная центровка с двигателем

• Защита от кавитации

• Правильная обвязка трубопроводами

Эксплуатационные правила:

• Постепенный запуск

• Контроль давления и температуры

• Регулярная смазка подшипников

• Наблюдение за вибрацией

Техническое обслуживание центробежных насосов

Регламентные работы:

• Ежедневный контроль параметров

• Ежемесячная проверка уплотнений

• Ежеквартальная диагностика подшипников

• Ежегодный капитальный ремонт

Частые неисправности:

• Износ уплотнений

• Разбалансировка ротора

• Кавитационное разрушение

• Коррозия элементов

Модернизация и улучшения

Современные модификации:

• Торцевые уплотнения вместо сальниковых

• Подшипники с кондиционированием смазки

• Системы мониторинга состояния

• Частотное регулирование

Практические рекомендации по выбору центробежного насоса

Критерии выбора:

1. Требуемые параметры напора и подачи

2. Характеристики перекачиваемой жидкости

3. Условия эксплуатации

4. Требования к надежности

5. Бюджетные ограничения

Расчетные параметры:

• Определение необходимого количества ступеней

• Расчет мощности привода

• Выбор материала исполнения

• Определение типа уплотнений

Заключение

Насосы ЦНС остаются важным элементом промышленных и коммунальных систем благодаря своей отработанной конструкции и надежности. Несмотря на появление новых типов насосного оборудования, ЦНС продолжают использоваться в различных отраслях благодаря своей ремонтопригодности и адаптивности.

Понимание принципов работы, конструктивных особенностей и правил эксплуатации насосов ЦНС позволяет эффективно применять их для решения задач водоснабжения, промышленных процессов и энергетических установок. Современные модификации и системы управления расширяют возможности этих проверенных временем насосов, обеспечивая их соответствие требованиям современной промышленности.

Перспективы развития насосов ЦНС связаны с внедрением новых материалов, цифровых технологий контроля и повышением энергоэффективности. Это позволит сохранить актуальность данного типа насосов в будущем, несмотря на растущую конкуренцию со стороны зарубежных аналогов.
