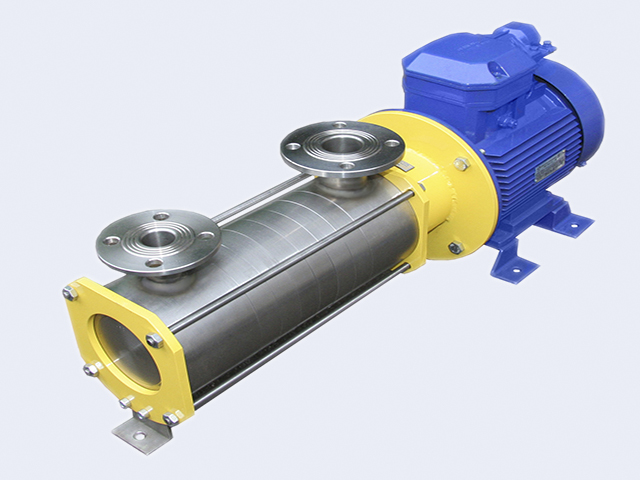

Секционный насос представляет собой тип центробежного насоса с модульной конструкцией, где каждый модуль (секция) представляет собой отдельную ступень давления. Эта инженерная концепция позволяет создавать насосы с высоким напором путем последовательного соединения нескольких идентичных ступеней. Секционные насосы нашли широкое применение в системах водоснабжения, промышленных установках и энергетике благодаря своей способности создавать давление до 1000 метров водяного столба и более.
Историческое развитие
Концепция секционных насосов была разработана в начале XX века как ответ на растущие потребности промышленности в оборудовании для создания высокого давления. Первые модели появились в 1920-х годах и быстро завоевали популярность благодаря своей универсальности и ремонтопригодности. За последние 100 лет конструкция постоянно совершенствовалась, но основной принцип остался неизменным.
Конструктивные особенности
Основные элементы секционного насоса:
-
Секции (ступени) — идентичные модули, каждый со своим рабочим колесом
-
Стяжные шпильки — соединяют секции в единый корпус
-
Рабочие колеса — расположены на общем валу
-
Направляющие аппараты — обеспечивают подвод жидкости к следующей ступени
-
Корпусные детали — передний и задщий щиты с подшипниковыми узлами
Принцип работы
Действие секционного насоса основано на последовательном повышении давления в каждой ступени:
-
Всасывание — жидкость поступает в первую ступень через всасывающий патрубок
-
Последовательное повышение давления — каждая последующая ступень увеличивает давление
-
Накопление энергии — кинетическая энергия преобразуется в давление в направляющих аппаратах
-
Суммирование напора — общий напор равен сумме напоров отдельных ступеней
Ключевые преимущества секционных насосов
-
Высокий КПД — до 85% благодаря оптимизированной гидравлике
-
Модульность — возможность изменения количества ступеней под конкретные задачи
-
Ремонтопригодность — замена отдельных секций без демонтажа всего насоса
-
Универсальность — широкий диапазон рабочих параметров
-
Надежность — проверенная временем конструкция
Технические характеристики
Рабочие параметры:
-
Производительность: 5-1000 м³/ч
-
Напор: 50-3000 метров водяного столба
-
Температура жидкости: от -40°C до +180°C
-
Количество ступеней: 2-15 и более
-
Мощность: от 5 до 2000 кВт
Классификация секционных насосов
По типу соединения ступеней:
-
Со стяжными шпильками — классическая конструкция
-
Модульные с фланцевым соединением — для высоких давлений
-
Картриджные системы — быстросъемные модули
По расположению вала:
-
Горизонтальные — наиболее распространенные
-
Вертикальные — для ограниченного пространства
По типу разъема:
-
С осевым разъемом — для легкого обслуживания
-
С радиальным разъемом — для высоких давлений
Области применения
Водоснабжение и канализация:
-
Насосные станции второго подъема
-
Повысительные установки
-
Системы пожаротушения
-
Опреснительные установки
Промышленность:
-
Моечные машины высокого давления
-
Системы охлаждения
-
Технологические линии
-
Гидроабразивная резка
Энергетика:
-
Питательные насосы котлов
-
Системы циркуляции
-
Химводоочистка
Сельское хозяйство:
-
Оросительные системы
-
Системы водоподготовки
Материалы исполнения
Для корпусных деталей:
-
Чугун — для стандартных условий
-
Углеродистая сталь — для повышенных давлений
-
Нержавеющая сталь — для агрессивных сред
-
Чугун с шаровидным графитом — для ударных нагрузок
Для рабочих колес:
-
Бронза — для воды
-
Нержавеющая сталь — универсальное применение
-
Спецсплавы — для агрессивных сред
Расчет и подбор секционного насоса
Основные параметры для расчета:
-
Требуемый напор
-
Производительность
-
Физические свойства жидкости
-
Температурные условия
-
Рабочий режим
Формула расчета количества ступеней:
n = H / h₀
где:
n — количество ступеней
H — требуемый напор
h₀ — напор одной ступени
Эксплуатация и обслуживание
Правила монтажа:
-
Прочный фундамент с демпфирующими элементами
-
Точная центровка с двигателем
-
Правильная обвязка трубопроводами
-
Установка защитной арматуры
Регламент обслуживания:
-
Ежедневный контроль вибрации
-
Регулярная проверка подшипников
-
Контроль герметичности уплотнений
-
Плановые ревизии с разборкой
Типичные неисправности и решения
Разгерметизация стяжных шпилек:
-
Причины: вибрация, перегрузки
-
Решение: протяжка с контролем момента затяжки
Износ рабочих колес:
-
Причины: кавитация, абразивный износ
-
Решение: замена колес, оптимизация режима работы
Разрушение подшипников:
-
Причины: неправильная центровка, недостаток смазки
-
Решение: замена подшипников, корректировка смазки
Сравнение с другими типами насосов
Преимущества перед одноступенчатыми насосами:
-
Возможность создания высокого напора
-
Лучший КПД при высоких давлениях
-
Более компактная конструкция
Отличия от насосов типа "in-line":
-
Лучшая ремонтопригодность
-
Большая гибкость в настройке параметров
-
Выше надежность при высоких давлениях
Инновации в секционных насосах
Практические рекомендации по выбору секционного насоса
Критерии выбора:
-
Анализ рабочих параметров
-
Оценка свойств перекачиваемой среды
-
Выбор материалов исполнения
-
Расчет экономической эффективности
-
Оценка стоимости владения
Ошибки при выборе:
-
Неправильная оценка требуемого напора
-
Неучет кавитационных характеристик
-
Ошибки в расчете количества ступеней
-
Неправильный подбор материалов
Заключение
Секционные насосы представляют собой надежное и эффективное решение для задач, требующих создания высокого давления. Их модульная конструкция доказала свою эффективность за десятилетия эксплуатации в различных отраслях промышленности.
Широкий диапазон рабочих параметров, высокая ремонтопригодность и возможность точной настройки под конкретные условия делают секционные насосы незаменимыми в системах водоснабжения, промышленных установках и энергетике. Понимание принципов работы и конструктивных особенностей позволяет оптимально подбирать и эксплуатировать это оборудование.
Дальнейшее развитие секционных насосов будет направлено на повышение энергоэффективности, внедрение цифровых технологий контроля и диагностики, а также расширение диапазона рабочих параметров. Это обеспечит сохранение актуальности данного типа насосов в будущем, несмотря на появление новых технологий.
