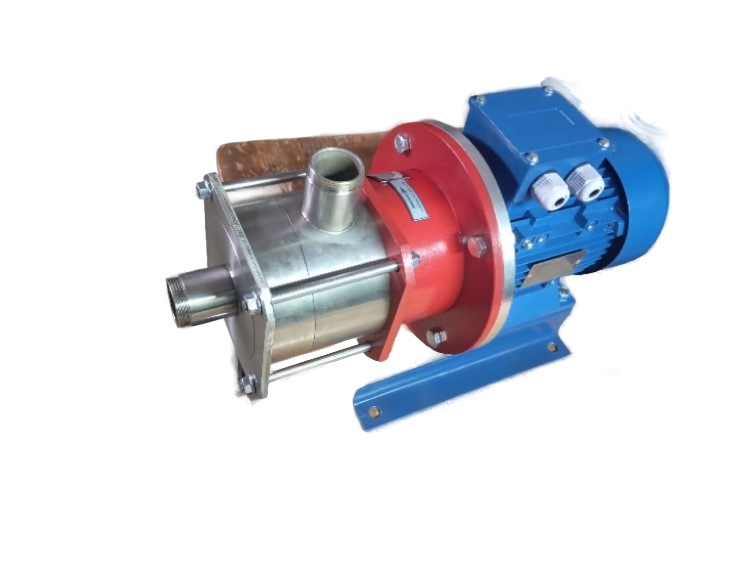

Как работает центробежный криогенный насос (крионасос)?

Центробежный криогенный насос — это специализированное инженерное устройство, предназначенное для перекачки сжиженных газов при температурах от -150 °C до -269 °C. В отличие от вакуумных крионасосов, которые создают разрежение за счет замораживания газов, эта машина является насосом динамического действия, чья задача — эффективно транспортировать уже сжиженные вещества, такие как жидкий азот, кислород, аргон или сжиженный природный газ (СПГ).

Основная сложность его работы заключается не столько в создании давления, сколько в преодолении уникальных физических свойств криогенных жидкостей. Эти жидкости находятся в состоянии, близком к точке кипения. Любая подводка тепла вызывает их интенсивное парообразование, что приводит к явлению кавитации, способному разрушить насос за считанные минуты. Поэтому каждый элемент центробежного криогенного насоса — от материала до системы уплотнений — спроектирован для работы в условиях экстремального холода и постоянной угрозы вскипания.

Физические принципы работы: от классической механики к криогенным особенностям

1. Основной центробежный принцип

Фундаментальный принцип действия такого насоса основан на преобразовании кинетической энергии во давление с помощью центробежной силы, как и у любого центробежного насоса.

• Захват жидкости: Криогенная жидкость поступает на входной патрубок и направляется в центр рабочего колеса (крыльчатки).

• Разгон: Вращающееся рабочее колесо с изогнутыми лопастями захватывает жидкость и раскручивает ее от центра к периферии. Под действием центробежной силы жидкость приобретает высокую кинетическую энергию (скорость).

• Преобразование энергии: Разогнанная жидкость попадает в спиральный отвод (диффузор), где происходит плавное увеличение площади проточного канала. В соответствии с законом Бернулли, скорость потока уменьшается, а кинетическая энергия преобразуется в статическое давление на выходном патрубке.

2. Криогенные модификации принципа

Ключевое отличие заключается в том, что все эти процессы происходят с жидкостью, которая насыщена и находится на грани кипения. Малейшее падение давления на входе в насос или локальный нагрев immediately приводят к вскипанию. Поэтому для криогенного насоса критически важны два параметра:

• Кавитационный запас (NPSH): Это превышение давления жидкости на входе в насос над давлением ее насыщенных паров. Для его обеспечения насос часто устанавливают ниже уровня жидкости в криогенной емкости (с "затопленным всасом"), чтобы столб жидкости создавал необходимое подпорное давление, предотвращающее вскипание.

Конструктивные особенности крионасоса: инженерные решения для экстремального холода

Конструкция насоса — это прямая ответная реакция на агрессивную среду.

1. Материалы
Используются материалы, сохраняющие ударную вязкость и прочность при криогенных температурах, где обычные стали становятся хрупкими:

• Корпус и рабочее колесо: Аустенитные нержавеющие стали (AISI 304, 316L), которые не теряют пластичности.

• Для особо низких температур (гелий): Применяются специальные сплавы, такие как инвар (сплав железа и никеля), имеющий крайне низкий коэффициент теплового расширения.

2. Система уплотнений — сердце надежности насоса
Это самый уязвимый узел, так как через него возможна утечка жидкости и подсчет теплого воздуха.

• Сухое газовое торцевое уплотнение: Наиболее распространенное и эффективное решение. В уплотнение под давлением подается инертный сухой газ (обычно азот), который выполняет две функции:

  1. Создает барьер, предотвращающий проникновение атмосферной влаги, которая мгновенно замерзнет и заблокирует вал.

  2. Охлаждает и смазывает трущиеся поверхности уплотнения.

• Магнитная муфта: Более совершенное решение, полностью исключающее проникновение вала через корпус. Привод вращает внешние магниты, которые через герметичную стенку из немагнитного материала (например, сплава Хастелой) передают крутящий момент внутренним магнитам, соединенным с рабочим колесом. Это обеспечивает абсолютную герметичность.

3. Процесс предварительного охлаждения (проливки)
Запуск насоса — это критическая процедура. Нельзя подать криогенную жидкость в "теплый" насос.

1. Охлаждение подшипников и полости: Перед запуском через специальный штуцер в корпус насоса подается небольшое количество холодной жидкости или ее паров. Это позволяет постепенно охладить все внутренние компоненты (вал, подшипники, рабочее колесо) до рабочей температуры.

2. Цель: Избежать теплового удара и интенсивного кипения, которое вызывает гидравлические удары и кавитацию. Насос выходит на тепловой режим, при котором приток тепла извне уравновешивается отводом холода перекачиваемой жидкостью.

Области применения центробежных криогенных насосов

• Инфраструктура СПГ: Загрузка и разгрузка танкеров-газовозов, перекачка на регазификационных терминалах, внутренняя циркуляция на заводах по сжижению газа.

• Промышленность: Подача жидкого кислорода в сталелитейные конвертеры, транспортировка жидкого азота для заморозки и создания инертной атмосферы.

• Криогенная медицина: Обеспечение циркуляции жидкого азота в системах криохранилищ и для охлаждения магнитов в МРТ-сканерах.

• Аэрокосмическая отрасль: Топливные насосы для подачи жидкого водорода и кислорода в ракетные двигатели.

Преимущества и недостатки

Преимущества:

• Высокая производительность: Способность перекачивать большие объемы жидкости.

• Равномерный поток: Отсутствие пульсаций давления, характерных для поршневых насосов.

• Простота конструкции и надежность: Относительно малое количество движущихся частей.

• Легкость интеграции в автоматизированные системы.

Недостатки и ограничения:

• Чувствительность к кавитации: Требует строгого соблюдения условий по всасыванию (высокий NPSH).

• Сложность создания сверхвысоких давлений: Для этого требуются многоступенчатые конструкции.

• Снижение КПД при работе на частичных нагрузках.

• Высокая стоимость специализированных материалов и систем уплотнения.

Заключение

Центробежный криогенный насос — это не просто насос, который работает на холоде. Это сложная термодинамическая система, инженерная цель которой — управлять кипящей жидкостью, преобразуя ее энергию в давление, минимизируя при этом подвод тепла. Его работа основана на глубоком понимании физики низких температур и точном расчете каждого узла. От надежности этих насосов зависит эффективность и безопасность целых отраслей мировой экономики — от энергетики до космических исследований. Совершенствование их конструкции, особенно в области магнитных муфт и новых материалов, продолжает расширять границы возможного в области криогенных технологий.
