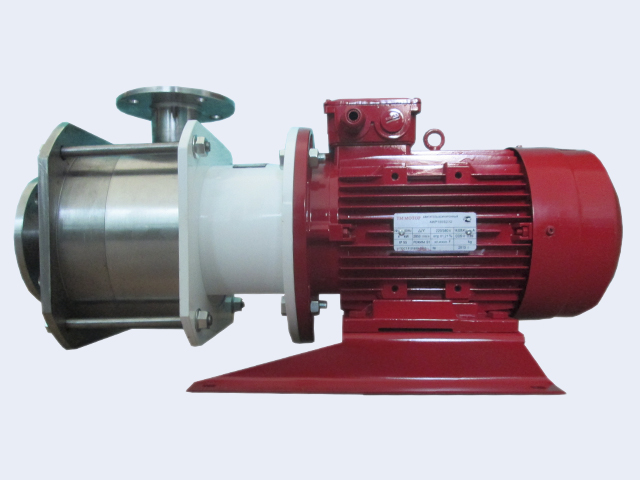

Глава 1. Принцип действия: геометрия силы и слабости
Чтобы понять разницу, нужно спуститься на уровень рабочего колеса.
Центробежный насос
Жидкость входит в центр колеса и отбрасывается лопатками к периферии за счет центробежной силы. Поток плавный, траектория — раскручивающаяся спираль. Основная энергия передается за счет массовой силы инерции. Это ламинарный, предсказуемый процесс. После выхода из колеса жидкость успокаивается в спиральном отводе (улитке), где кинетическая энергия преобразуется в давление.
Вихревой насос
Жидкость входит на периферию колеса и многократно перелопачивается в открытом боковом канале. Колесо здесь напоминает шестеренку с радиальными пазами. Жидкость совершает винтовое движение вдоль канала, многократно заходя в ячейки колеса и выбрасываясь из них. Передача энергии происходит за счет турбулентного трения и вихреобразования.
Вывод: центробежный насос «несет» жидкость, вихревой — «взбивает» ее. Это определяет все дальнейшие различия в работе с нефтепродуктами.
Глава 2. Чувствительность к абразивному износу и чистоте продукта
Это первый и самый жесткий аргумент против вихревых машин в нефтянке.
В центробежном насосе зазоры между колесом и корпусом (щелевые уплотнения) могут составлять 0,2–0,5 мм. Частица песка или окалины пролетает сквозь эти зазоры, не создавая задиров благодаря «мягкому» размыву потоком. Если колесо касается корпуса, это авария, но в штатном режиме жидкостный клин держит ротор.
В вихревом насосе зазоры аксиальные и радиальные критически малы — 0,05–0,15 мм. Только так можно сохранить объемный КПД, предотвращая перетоки из канала высокого давления в канал низкого. Нефтепродукты, даже светлые, содержат микропримеси: катализаторную пыль, частички ржавчины из труб. Для вихревого насоса это как наждак. Частица, попавшая в зазор, мгновенно «закусывается» между торцом лопатки и крышкой. Идет интенсивный износ торцов, падает напор, растет нагрев.
В «Техмаш» мы проводили ресурсные испытания: при перекачке дизеля с содержанием механических примесей 0,02% (допустимых по ГОСТ), ресурс вихревого насоса до падения напора на 30% составил 200 часов. Центробежный проработал 2000 часов без заметного износа. Разница в 10 раз.
Глава 3. Работа на легкокипящих жидкостях: кавитация и газы
Перекачка нефтепродуктов всегда сопряжена с риском кавитации (для СНП) и наличием растворенного газа (для сырой нефти).
Центробежный насос против кавитации
У центробежного насоса входной патрубок ведет прямо в «глаз» колеса. Поток не совершает резких поворотов. Мы можем установить предвключенный шнек (бустер), который поднимет давление на входе в основные лопатки и предотвратит схлопывание пузырьков. Колесо спокойно проглатывает небольшие газовые пузыри, сепарируя их по оси вращения и не срывая подачу.
Вихревой насос против кавитации
Вихревой насос боится газа панически. Если в жидкость попадает пар или воздушный пузырек, он, как менее плотная фаза, отбрасывается к центру вихревого канала, блокируя движение жидкости. Происходит мгновенный срыв подачи (так называемый «газовый замок»). Вихревой насос не может вытолкнуть газовую пробку. Насос продолжает вращаться вхолостую, жидкость не поступает, уплотнение перегревается и сгорает.
Именно поэтому вихревые насосы крайне плохо работают при перекачке газоконденсата или нестабильной нефти, содержащей легкие фракции. Малейший подсос воздуха через сальник — и насос встал.
Глава 4. Характеристика напор-подача и регулирование
Здесь кроется экономика эксплуатации.
Центробежный: пологая характеристика
Кривая Q-H центробежного насоса относительно пологая. Это означает, что при изменении сопротивления сети (например, засорение фильтра или открытие нескольких пистолетов на АЗС) подача меняется плавно, без скачков давления. Мы можем легко регулировать подачу задвижкой на напоре, немного смещая рабочую точку. Двигатель не уходит в перегрузку (у насосов с лопатками, загнутыми назад, потребляемая мощность даже падает с ростом расхода).
Вихревой: крутопадающая характеристика
Кривая Q-H вихревого насоса очень крутая. При нулевой подаче напор максимален. При небольшом увеличении расхода напор резко падает.
Это создает две проблемы для нефтебазы:
-
Сложность регулирования. Чуть прикрыли задвижку — насос скакнул на режим «почти тупик» с резким ростом давления. Система предохранительных клапанов должна быть настроена идеально.
-
Рост мощности. В отличие от центробежного, у вихревого насоса максимальная потребляемая мощность именно при перекрытой задвижке. Это значит, что пуск двигателя происходит под максимальной нагрузкой. Приходится закладывать завышенную мощность электродвигателя, ставить УПП, что нивелирует дешевизну самого насоса.
Глава 5. Работа с вязкими продуктами
Центробежные насосы тоже теряют эффективность на вязких жидкостях (мазут, масла), но предсказуемо. Мы используем поправочные коэффициенты и подбираем колесо с широкими каналами.
Вихревой насос на вязких нефтепродуктах беспомощен. При вязкости выше 20–30 сСт его КПД, который изначально редко превышает 30–40%, падает до 5–10%. Энергия тратится на перемешивание и нагрев жидкости в канале, а не на создание напора. Перекачка масла вихревым насосом — это превращение электричества в тепло.
Глава 6. Склонность к эмульгированию
Этот пункт критичен, если мы говорим о товарном учете и качестве.
Центробежный переносит капли воды в эмульсии без сильного измельчения. Высокое качество поверхности и плавный поток позволяют каплям воды сохранять размер, что облегчает их отделение в отстойниках или на фильтрах-коагуляторах.
Вихревой работает как мощный миксер. Многократное перетирание жидкости в узких каналах дробит капли воды до микроскопических размеров, создавая стойкую водно-топливную эмульсию белого цвета. Разрушить такую эмульсию потом очень сложно даже сепараторами. Для авиакеросина или товарного дизеля это недопустимо.
Глава 7. Ремонтопригодность и ресурс
Простота — сестра надежности. Центробежный насос горизонтального исполнения (например, консольный типа К или НК) разбирается очень просто: снять крышку, вынуть колесо, заменить щелевые кольца. Рабочий персонал нефтебазы справляется без специнструмента.
Вихревой насос конструктивно сложнее в ремонте. Чтобы восстановить номинальный зазор, часто приходится шлифовать торцы корпуса и крышки, протачивать колесо. Зазор выставляется микрометрическими прокладками. Ошибка в настройке зазора на 0,05 мм приводит либо к затиранию колеса, либо к падению напора на 40%. Мы знаем случаи, когда механики на местах просто выбрасывали вихревые насосы, потому что не могли выставить зазор после ремонта.
Глава 8. Безопасность и перегрев
При закрытой задвижке центробежный насос просто «болтает» жидкость в улитке. Жидкость нагревается, но циркуляция в корпусе существует. При повышении температуры до опасных значений срабатывает тепловое реле.
Вихревой насос при закрытой задвижке переходит в критический режим за секунды. Отсутствует проток, жидкость в боковом канале интенсивно перемешивается, температура резко поднимается. При перекачке бензина это приводит к вскипанию продукта и паровому удару. Если насос не оборудован датчиком протока и байпасом, вероятность взрыва из-за расширения паров крайне высока.
Глава 9. Сравнительная таблица: где что использовать
Мы в «Техмаш» не отрицаем вихревой принцип как класс, но строго очерчиваем его нишу.
| Параметр | Центробежный насос | Вихревой насос |
|---|---|---|
| Идеальная среда | Любые нефтепродукты (0.5–2000 сСт) | Чистые жидкости без абразива (вода, реагенты, чистый бензин без примесей) |
| Содержание примесей | До 0.1–0.2% (в зависимости от конструкции) | Не допускается (гидроабразивный износ) |
| Наличие газовой фазы | Допускается (до 10–15%) | Недопустимо (срыв подачи) |
| КПД (макс.) | 60–85% | 25–45% |
| Напор на ступень | Низкий/Средний (нужны ступени) | Высокий (в 5–7 раз выше центробежного при том же диаметре) |
| Регулирование | Дросселем, частотником | Только байпасированием или частотником (дросселирование опасно) |
| Шум | Низкий (ровный гул) | Высокий (резкий высокочастотный свист) |
| Склонность к эмульгированию | Минимальная | Максимальная |
Глава 10. Практический кейс «Техмаш»: замена на нефтебазе
Показательная история. Клиент использовал вихревой насос для перекачки дизельного топлива из резервуара хранения в автоцистерны. Задача: самовсас, напор 60 метров, подача 10 м³/ч. Вихревой насос справлялся. Но каждые 2–3 месяца выходило из строя торцевое уплотнение. Причина — абразивный износ вихревого колеса, биение вала и как следствие — потеря герметичности уплотнения.
Наши инженеры предложили заменить его на низкорасходный центробежный насос «Техмаш-ЦН-Лайт» с предвключенным эжектором для уверенного самовсасывания. Да, пришлось немного поднять мощность двигателя (с 7.5 кВт до 11 кВт), но межремонтный интервал вырос с 3 месяцев до 3 лет. Стоимость насоса отбили за год на одних только торцевых уплотнениях и простоях.
Глава 11. Когда вихревой насос все-таки нужен?
Было бы нечестно заявить, что вихревой насос не нужен вовсе. «Техмаш» выпускает вихревые насосы серии «Т-ВС» для узких специфичных задач:
-
Малый расход при высоком напоре. Например, питание горелок, где нужно 0.5–2 м³/ч, но давление 20–30 бар. Центробежный насос на такую малую подачу сделать сложно и дорого.
-
Вакуумные системы. Вихревые насосы (жидкостно-кольцевого типа) отлично работают для откачки паров из всасывающих линий.
-
Перекачка сверхчистых растворителей без механических примесей.
Но это точечные задачи. Как только речь заходит о товарных операциях с нефтепродуктами, где есть хотя бы намек на грязь, колебания плотности и риск завоздушивания, выбор очевиден.
Заключение
Центробежный насос — это фундаментальная основа гидравлики нефтяной отрасли. Он прощает оператору мелкие ошибки, терпит грязный продукт и не создает проблем с эмульсиями. Вихревой насос — это скальпель для чистых жидкостей, требующий стерильных условий. Малейшая песчинка или пузырек воздуха ломает этот скальпель.
В компании «Техмаш» мы не предлагаем клиенту самый дешевый или самый дорогой вариант — мы предлагаем тот, который будет стабильно работать. И многолетняя статистика отказов говорит нам: в перекачке товарных светлых и темных нефтепродуктов центробежный насос всегда надежнее, экономичнее и безопаснее.
Если вы стоите перед выбором оборудования для парка ГСМ, позвоните нам. Мы рассчитаем систему с центробежным агрегатом, который не встанет из-за ржавчины в трубе и обеспечит ламинарный поток без потерь качества топлива.
