Авиационный керосин (топливо для реактивных двигателей, Jet A-1, ТС-1, РТ) — это не просто светлый нефтепродукт. Это стратегический продукт, где цена ошибки измеряется человеческими жизнями и многомиллионными убытками авиакомпаний. Специалисты компании «Техмаш», проектируя насосное оборудование для авиатопливных систем, руководствуются не только законами гидравлики, но и жесткими авиационными регламентами. Попадание воды, механической примеси или статического электричества в крыльевой бак на эшелоне 10 000 метров означает остановку двигателя.
В этой статье мы разберем, какой насос имеет право называться «авиационным», чем он отличается от «обычного нефтяного» и какие стандарты диктует международная практика (IATA, JIG, ASTM) и российские нормы.
Глава 1. Специфика среды: почему керосин особенный
Чтобы понять конструкцию, нужно понять поведение перекачиваемой жидкости. Авиакеросин ТС-1 или Jet A-1 обладает набором уникальных, порой коварных свойств.
Диэлектрическая активность и статика
Керосин — отличный диэлектрик. При прокачке через трубы и насос с высокой скоростью он накапливает статическое электричество. Если насос не имеет заземления и не обеспечивает релаксацию заряда, искра внутри трубопровода приведет к взрыву паров в топливном баке. Удельное объемное сопротивление авиакеросина может достигать 10^12 Ом·м.
Гигроскопичность и обводнение
Керосин склонен абсорбировать влагу из воздуха. При изменении температуры (например, при наборе высоты) вода выделяется в виде эмульсии или капель. Наличие воды в топливе — смертный приговор для авиадвигателя: на форсунках образуются кристаллы льда, забивающие топливную автоматику. Насос не должен способствовать образованию стойкой водно-топливной эмульсии.
Смазывающая способность
В погоне за чистотой из авиакеросина удаляют сернистые соединения и полярные молекулы. Результат: смазывающая способность у Jet A-1 хуже, чем у дизельного топлива. Это жидкость-растворитель, приближающаяся по «сухости» к бензину, но перекачиваемая в огромных объемах.
Чистота (класс filtration rating)
Топливо должно соответствовать классу чистоты не хуже 8–9 по NAS 1638 или ISO 4406: 14/11. Это означает, что частицы размером более 5 микрон недопустимы. Насос не должен генерировать механическую примесь (продукты износа).
Глава 2. Нормативная база: не просто «хороший насос», а «допущенный насос»
Как производитель «Техмаш», мы не можем просто взять нефтяной агрегат, покрасить его в желтый цвет и написать «Авиа». Существуют отраслевые стандарты.
-
ГОСТ Р 52906-2008 (Оборудование авиатопливообеспечения). Регламентирует общие технические требования.
-
Руководство JIG (Joint Inspection Group) 1 и 2. Международный стандарт для складов ГСМ в аэропортах. Требует скорости потока на фильтрах не выше определенных пределов, наличия устройств отбора проб.
-
EI 1540 (Energy Institute, бывший API/IP). Определяет требования к конструкции топливных насосов для нефтебаз аэропортов.
-
АТА 103. Стандарт авиатранспортной ассоциации по качеству топлива.
-
Таможенный регламент ТР ТС 012/2011 (О безопасности оборудования для взрывоопасных сред).
Основной постулат этих документов: насос должен обеспечивать сохранение кондиционных свойств топлива и быть абсолютно герметичным, исключая протечки наружу и подсос воздуха внутрь.
Глава 3. Типы насосов, допущенных к авиакеросину
В системах авиатопливообеспечения (ТЗК, склады ГСМ, гидрантные системы) применяются три основных класса насосов.

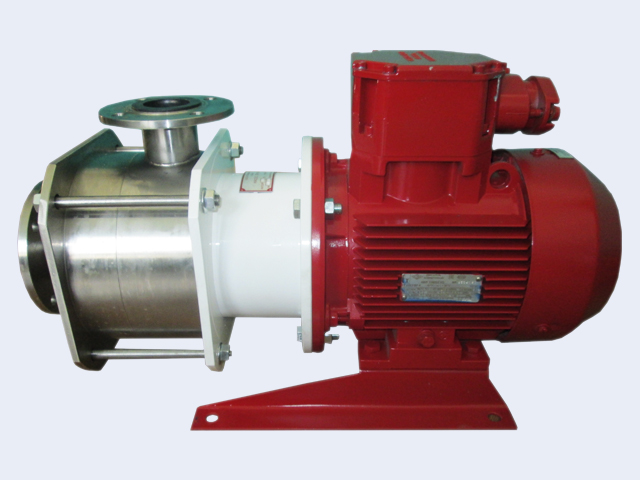

3.1. Центробежные насосы (основной поток)
Это сердце любой топливной системы. Для больших подач (от 50 до 500 м³/ч и выше) используются горизонтальные или вертикальные полупогружные центробежные насосы.
-
Секционные или спиральные: Многоступенчатые секционные насосы используются там, где нужно высокое давление (гидрантные системы, нагнетание в ресиверы).
-
Особенность «Техмаш»: Мы применяем рабочее колесо закрытого типа с пространственной лопастью, обработанное до зеркального блеска (шероховатость Ra < 0.8 мкм). Это исключает завихрения, локальный нагрев и налипание смол. Скорость вращения строго 1500 об/мин (синхронная). 3000 об/мин создают зоны турбулентности с риском электризации и кавитации.
3.2. Винтовые (одновинтовые) насосы для чистой перекачки
Вопреки распространенному мнению, шестеренные насосы исключены из авиатопливных систем из-за генерации металлической стружки при износе и пульсаций. Но винтовые насосы (одновинтовые или двухвинтовые) с обоймой из специального эластомера (белый нитрил или фторкаучук) допущены для сливных операций и зачистки резервуаров, так как обеспечивают ламинарный, безпульсационный поток и не эмульгируют воду.
3.3. Насосы гидрантных систем с частотным регулированием
Современный стандарт аэропорта — поддержание постоянного давления в гидрантной сети под перроном. Здесь используются насосы с приводом через частотный преобразователь. Алгоритм управления должен компенсировать пиковые отборы топлива самолетами без гидроударов. В «Техмаш» мы встраиваем датчики давления непосредственно в улитку насоса и интегрируем ПИД-регулятор в щит управления.
Глава 4. Ключевые конструкционные отличия от «обычного» нефтяного насоса
Клиенты часто спрашивают: «Почему насос для керосина втрое дороже насоса для дизеля?». Ответ кроется в деталях материалов и нормах герметичности.
4.1. Материалы проточной части
Категорически запрещены материалы, дающие искру или вступающие в реакцию с топливом.
-
Запрещено: Магний, алюминиевые сплавы с содержанием магния более 6% (горят с температурой 3000°C), чугун с пластинчатым графитом (охрупчивается), кадмиевые покрытия.
-
Разрешено: Нержавеющая сталь аустенитного класса (AISI 304/304L, 12Х18Н10Т) для рабочих колес и валов. Бронза (БрАЖН, БрОЦС) для щелевых уплотнений — она не дает искры при случайном задевании о корпус. Корпуса выполняются из углеродистой стали с защитным покрытием или из нержавеющей стали.
-
Покрытия: Внутренние поверхности корпуса, соприкасающиеся с топливом, часто покрывают безвольфраматным фосфатированием или специальным лаком, предотвращающим коррозию, но не отслаивающимся чешуйками.
4.2. Уплотнения вала: философия нулевой эмиссии
Это самый сложный элемент. В нефтянке допустим контролируемый капельный унос (например, сальниковая набивка). В авиации — нет. Пятно авиакеросина на бетоне перрона — это ЧП.
-
Тип: Только торцевые уплотнения. Двойные, картриджного типа.
-
Система: По классификации API Plan 53C или Plan 54 (с внешним контуром поддержания давления).
-
Смысл: Полость между двумя уплотнениями заполняется специальной затворной жидкостью (синтетическое масло), давление которой на 1,5–2 бара выше давления перекачиваемого керосина в камере уплотнения. Если уплотнение теряет герметичность, в керосин попадает безвредная затворная жидкость, но керосин НЕ выходит в атмосферу. Утечка затворной жидкости отслеживается датчиком уровня в бачке, и система сигнализирует о необходимости сервиса.
-
Пары трения: Исключены уголь-графитовые кольца. Применяется карбид кремния по карбиду вольфрама или гибридные пары с алмазоподобным покрытием (DLC) для работы на «сухой» пленке, так как глубокоочищенный керосин плохо смазывает.
Глава 5. Борьба с разложением топлива и статикой
5.1. Электризация и заземление
В насосе «Техмаш» для ТЗК реализован сквозной металлический контакт вала с корпусом через заземляющее кольцо. Используются токопроводящие торцевые уплотнения (содержащие графит в статическом элементе) или специальное заземляющее кольцо с микрощетками (AEGIS), которое отводит наведенный потенциал с ротора на массу, не давая искре проскочить через подшипник качения.
5.2. Скорости и застойные зоны
При прокачке керосина через насос, особенно через дросселирующие зазоры, температура локально повышается. Если есть «мертвые зоны» (каналы без циркуляции), керосин разлагается с образованием лаковых отложений и смол. Наша гидравлическая часть спроектирована без «карманов». Все полости самодренируемые, чтобы при остановке топливо полностью сливалось в дренаж.
5.3. Фильтрация как часть насосного агрегата
По нормам JIG, после насоса обязательно устанавливаются фильтры-водоотделители (коалесцеры) и микрофильтры (мониторы). Мы, как производители насосов, отвечаем за то, чтобы насос не «давил» на фильтр с превышением скорости и не продавливал грязь. Насос должен обеспечивать плавный выход на режим, чтобы не порвать коалесцирующие элементы гидроударом. Поэтому пусковая арматура на напоре открывается медленно (электропривод задвижки с регулируемым временем хода).
Глава 6. Вертикальные полупогружные насосы — стандарт резервуарного парка
Особый класс — насосы для откачки из резервуаров хранения (РВС). Здесь нельзя использовать горизонтальные насосы с подпором «из-под задвижки», так как всасывающая линия создает разрежение, при котором выделяются растворенные газы и вода.
Устройство агрегата «Техмаш-ПНА» (Погружной насос авиационный):
-
Колонна: Насос опускается в резервуар через люк. Электродвигатель находится наверху (над взрывоопасной зоной), вал внутри колонны.
-
Длина: до 12 метров.
-
Подшипники скольжения внутри колонны: Смазываются перекачиваемым керосином. Материал — углепластик или карбид кремния. Никакой консистентной смазки, которая может загрязнить топливо.
-
Пожарная безопасность: Датчики вибрации и температуры в нижней точке. При падении уровня топлива и оголении всаса насос должен аварийно отключаться для исключения взрыва от перегрева.
Глава 7. Испытания и приемка (Factory Acceptance Test)
Обычный нефтяной насос испытывается на воде. Авиационный насос, согласно требованиям заказчиков (особенно при поставке на экспорт), может проходить тесты в «Техмаш» на специальном стенде с циркуляцией авиационного керосина.
Программа приемо-сдаточных испытаний включает:
-
Гидроиспытания корпуса: Пробным давлением 1,5 Pном.
-
Испытание на герметичность уплотнений: Гелиевым течеискателем. Утечка гелия через затвор не должна превышать 10^-5 мбар·л/с.
-
Проверка вибрации: Размах виброперемещения не более 2.8 мм/с на лапах корпуса.
-
Проверка на отсутствие загрязнений: После обкатки берется проба керосина и прогоняется через мембранный фильтр 0.8 мкм. Вес осадка не должен увеличиться более чем на 1 мг относительно эталонной пробы.
Глава 8. Эксплуатационные процедуры
Передача насоса в эксплуатацию — это целый ритуал, который мы прописываем в РЭ.
Заполнение и удаление воздуха
Перед пуском насос и всасывающая магистраль вакуумируются или заполняются топливом снизу через дренажную линию. Сухой ход уплотнения на керосине приводит к взрывному растрескиванию колец из-за отсутствия теплоотвода.
Дренирование отстоя
В нижней точке улитки всегда есть дренажный клапан. Раз в смену оператор обязан слить отстой воды. Вода скапливается в насосе при простое, и при пуске «водяная пробка» может вызвать гидроудар или обледенение.
Замена смазки подшипников
Масло для подшипников качения должно быть авиационным (НК-50 или синтетическое на основе полиальфаолефинов), ни в коем случае не литол и не графит. Оно должно быть совместимо с керосином на случай микроутечек через лабиринт.
Глава 9. «Техмаш» отвечает: часто задаваемые вопросы
Вопрос: Можно ли использовать насосы, предназначенные для бензина, для перекачки авиакеросина?
Ответ «Техмаш»: Технически — часто да (по материалам), но нормативно — нет. Если бензиновый насос не проходил проверку на отсутствие медных сплавов (которые катализируют окисление керосина при нагреве) и не имеет сертификата соответствия ГОСТ Р 52906, его применение в ТЗК аэропорта незаконно.
Вопрос: Почему нельзя использовать насос с сальниковой набивкой?
Ответ: Потому что капельная утечка — это не только потеря топлива, но и подсос воздуха через набивку в остановленном насосе. Кислород воздуха окисляет керосин, повышая содержание фактических смол.
Вопрос: Каков реальный ресурс работы авиационного насоса?
Ответ: При соблюдении чистоты топлива и регулярной замене масла в барьерной системе двойного уплотнения насосы «Техмаш-ПНА» служат 20–30 тысяч моточасов до капремонта.
Заключение
Насос для авиационного керосина — это апофеоз точного машиностроения в нефтяной гидравлике. Здесь нет мелочей. Материалы должны быть антиискровыми, уплотнения — с двойным барьером, а испытания — на реальной среде. Компания «Техмаш» предлагает линейку оборудования, полностью соответствующего JIG и ГОСТ Р, способную обеспечить «чистое крыло» без единой капли протечек и без единой микрочастицы грязи.
При проектировании нового или реконструкции старого склада ГСМ обращайтесь в наш инженерный отдел. Мы поможем подобрать агрегат с вертикальным погружным исполнением, сервоприводом и системой мониторинга состояния, интегрированной в общую цифровую платформу аэропорта.
