Можно ли использовать обычный водяной насос для солярки?

В хозяйственной практике постоянно возникает соблазн сэкономить. На складе стоит консольный насос К-80-50-200 или «моноблочка» для воды, а нужно перекачать цистерну дизеля. Логика заказчика проста: «Вода — жидкость, солярка — жидкость. Насос мокрый, качает и все тут. Ну, максимум сальник потечет». Как производитель промышленного оборудования с многолетним опытом, компания «Техмаш» заявляет прямо: это одно из самых опасных заблуждений в эксплуатации насосного парка. Вода и дизельное топливо отличаются так же разительно, как молоток и гаечный ключ. Ударная сила есть у обоих, но результат применения одного вместо другого будет разрушительным.

В этой статье мы разберем, что именно происходит с водяным насосом при контакте с соляркой — от уплотнений до подшипников, и объясним, почему цена «экономии» всегда оборачивается пожаром, отказом или уголовной ответственностью.

Глава 1. Два мира: физика воды и солярки в проточной части

Вода — аномальная, но очень удобная для перекачки жидкость. Дизельное топливо — продукт перегонки нефти с диаметрально противоположными свойствами. Сравним ключевые параметры.

Уже из этой таблицы видно: водяной насос спроектирован для плотной, холодной, негорючей и химически активной к кислороду воды. Дизель — менее плотный, горючий, вязкий растворитель. Все конструкционные допуски «водяного» агрегата немедленно вступают в конфликт с реальностью.

Глава 2. Уплотнения вала: первая линия прорыва

В 99% случаев авария начинается именно здесь. Водяные насосы, особенно старых серий (типа К, Д, консольные), оснащены сальниковой набивкой (асбестографитовый шнур) или простейшим одинарным торцевым уплотнением.

Сальниковая набивка
Сальник рассчитан на капельную утечку. При перекачке воды капля падает на фундамент и высыхает или уходит в дренаж. Это допускается правилами эксплуатации водяных систем.
При перекачке солярки эта капельная утечка означает:

1. Постоянное выделение паров. Даже холодный дизель испаряется, создавая взрывоопасную концентрацию в насосной станции.

2. Потерю смазки набивки. Вода служит смазкой и охладителем для мягкой набивки. Солярка, будучи маловязким растворителем, вымывает графит из шнура. Набивка «сушится», перегревается и начинает пропускать топливо струей.

3. Подсос воздуха. Водяной насос с сальником часто работает под заливом. Если насос стоит выше емкости (самовсас), через «дышащий» сальник в корпус в огромном количестве подсасывается воздух. Это срывает всасывание и создает горючую паровоздушную смесь внутри насоса.

Одинарное торцевое уплотнение
Если на водяном насосе стоит «торцовка», она обычно имеет пару трения «графит по керамике» или «графит по чугуну», и вторичные уплотнения из резины NBR (нитрил).
Проблемы:

• Набухание резины. Ароматические углеводороды в дизеле агрессивны к NBR. Кольца набухают, теряют эластичность, уплотнение клинит. Через несколько суток появляется статическая течь.

• Температурный шок. Если насос стоял на горячей воде (90°C), а вы подали холодную солярку (-10°C зимой), керамическое кольцо может треснуть от резкого перепада.

• Отсутствие взрывозащиты. Атмосферная сторона уплотнения открыта. Выходящие пары дизеля контактируют с воздухом. Любая искра от муфты — воспламенение.

Глава 3. Материалы корпуса и проточной части: чугуну здесь не место?

Основной материал водяного насоса — серый чугун СЧ20. Для холодной воды это отличный материал: дешевый, хорошо гасит вибрацию, льется в любые формы. Он десятилетиями стоит на водоканалах.
Для дизеля чугун опасен по двум причинам:

1. Хрупкость и термоудар. Водяной насос не имеет «рубашки обогрева» или охлаждения. При случайном замерзании воды в корпусе чугун лопается. Это знают все. Но в контексте дизеля: если на раскаленный от трения сальник попадет холодное топливо, локальный градиент температур может дать микротрещину. В случае пожара чугун может взорваться от резкого нагрева (в отличие от вязкой стали, которая сначала деформируется).

2. Искрообразование. При задевании рабочего колеса о корпус (а в водяном насосе зазоры часто выбираются из-за износа подшипников) стальное колесо о чугун дает искру. В паровоздушной среде дизеля этого достаточно для объемного взрыва.

Бронза и цветные металлы
В водяных насосах часто применяют бронзовые рабочие колеса и уплотнительные кольца, так как бронза не ржавеет в воде. Но в контакте с дизельным топливом, содержащим серу и воду, бронза запускает процесс химической коррозии (раскисление олова). Продукты коррозии — абразивный порошок, который разносится по подшипникам.

Глава 4. Гидравлическая несовместимость и кавитация

Водяной насос спроектирован под плотность 1000 кг/м³. Мощность двигателя, геометрия всасывающего патрубка и кавитационный запас NPSHr рассчитаны именно для воды.

Плотность и мощность
Дизель на 15–18% легче воды. Центробежный насос, перекачивая менее плотную жидкость, снизит потребляемую мощность. Казалось бы, плюс — мотору легче. Но есть нюанс: осевая сила, действующая на ротор, также зависит от плотности. При падении плотности нарушается баланс гидравлической разгрузки ротора. В консольном насосе типа «К» это приводит к смещению вала, повышенной вибрации и ударам разгрузочного диска о седло. Подшипники разбиваются очень быстро.

Кавитационный запас (NPSH)
Давление насыщенных паров дизеля при 20°C составляет около 0,4–0,8 м вод. ст., у воды — 0,24 м. То есть дизель закипает при более высоком абсолютном давлении, чем вода.
Водяной насос часто имеет кавитационный запас, подобранный впритык. Скажем, NPSHr = 4,5 м. Для воды NPSHa системы = 5,5 м (работает). Для дизеля NPSHa падает на величину давления паров и становится 4,2 м. Это ниже потребного. Начинается кавитация. Чугунное колесо водяного насоса не имеет стойкости к кавитационной эрозии (нет легирующих добавок). Через месяц работы в таком режиме лопатки колеса будут изъедены раковинами, как губка.

Глава 5. Подшипниковые узлы и муфты

Водяные насосы в стандартном исполнении комплектуются электродвигателями общего назначения (АИР, 5АМ) без маркировки взрывозащиты. Вентилятор двигателя обдувает корпус воздухом из машинного зала. В помещении, где пахнет соляркой, это недопустимо.

Подшипники
Смазка в подшипниках (литол, циатим) не рассчитана на контакт с дизельным топливом. Если через изношенное уплотнение солярка попадет в масляную ванну (что случается быстро), смазка вымывается. Подшипники работают на смеси масла с топливом — смазывающая пленка разрушается, наступает задир и заклинивание ротора.

Муфта
Соединение двигателя и насоса обычно выполнено через упругую втулочно-пальцевую муфту со стальными пальцами. При биении или ослаблении резиновых втулок сталь ударяется о сталь, создавая искры. Для дизеля нужна искробезопасная муфта с латунными пальцами или цельная мембранная.

Глава 6. Нормативная пропасть

Если технические аргументы кажутся кому-то неубедительными, есть юридические. Согласно Федеральным нормам и правилам в области промышленной безопасности (ФНиП) и Техническому регламенту Таможенного союза ТР ТС 012/2011, оборудование, применяемое на взрывопожароопасных объектах (а склад дизельного топлива — это класс В-1а или П-II), должно иметь сертификат соответствия и разрешение на применение именно для данной группы сред.

В паспорте водяного насоса в графе «Перекачиваемая среда» четко указано: «Вода и жидкости, сходные с ней по химической активности и вязкости». Дизельное топливо таковой не является. Инспектор Ростехнадзора при проверке выявит несоответствие эксплуатационной документации и выдаст предписание об остановке оборудования с крупным штрафом. При пожаре отсутствие взрывозащиты двигателя и насоса станет отягчающим вину фактором для руководителя.

Глава 7. Можно ли модернизировать водяной насос под дизель?

Нам часто задают этот вопрос в сервисной службе «Техмаш». Формально, переделать можно почти все. Но стоимость и целесообразность сводят это решение к нулю.

Что нужно заменить:

1. Корпус: Чугунный заменить на стальной (25Л) или хотя бы убедиться в отсутствии скрытых раковин и провести дефектоскопию.

2. Уплотнение: Снять сальник, расточить камеру под двойное торцевое уплотнение картриджного типа с системой подачи затворной жидкости (Plan 53B). Это требует прецизионной обработки посадочных мест.

3. Эластомеры: Все прокладки и кольца заменить на FKM/FPM (Viton).

4. Двигатель: Заменить на взрывозащищенный (ExdIIBT3).

5. Муфта: Заменить на взрывобезопасную.

6. Заземление: Установить токопроводящие кольца на вал.

Сумма затрат на такую модернизацию в условиях заводского цеха составит 130–150% от цены нового специализированного нефтяного насоса. При этом геометрия корпуса улитки останется «водяной», а значит, КПД и кавитационные характеристики будут неоптимальными.

Глава 8. Психология и практические советы

Мы понимаем, почему бригадиры и механики идут на замену. Водяные насосы доступны на любом складе, их можно взять с демонтажа бесплатно. Простой из-за поломки штатного топливного насоса грозит срывом отопительного сезона или графика отгрузки. Рука сама тянется к «водянке».

Алгоритм действий «Техмаш» при аварийной ситуации:

Если у вас сломался штатный топливный насос, а работать нужно сейчас:

1. Категорическое «НЕТ» подпору. Не ставьте временный водяной насос в схему с подпором из емкости. Малейшая утечка приведет к проливу десятков литров солярки на бетон.

2. Взрывозащита. Если насос ставится, то на открытой площадке, вне помещения, с ветром. Электродвигатель должен быть заземлен отдельным контуром.

3. Контроль утечек. Обложите сальник ветошью, смоченной в мыльном растворе (чтобы видеть пузыри при утечке паров). Рядом должен стоять углекислотный огнетушитель и ящик с песком.

4. Минимальная наработка. Такой насос — решение на 1–2 смены, чтобы закрыть «горящую» заявку. После этого его необходимо демонтировать, даже если он еще жив. Риск накапливается экспоненциально.

Глава 9. Кейс из практики

Зима. Котельная в поселке. Штатный шестеренный насос подачи дизеля на горелки вышел из строя (схватило зубья из-за грязного топлива). До окончания морозов — неделя. Механик находит в котельной старый центробежный насос «К 20/30» (консольный, вода), прикручивает на скорую руку, чтобы качать из расходной емкости. Температура солярки: -10°C (солярка загустела, вязкость выше нормы).

Хронология аварии:

• 1-й час: Насос запущен. Из сальника редкая капель. Запах дизеля в котельной.

• 2-й час: Насос работает с вибрацией. Манометр «плавает». Сальник греется.

• 5-й час: Чугунное рабочее колесо, не рассчитанное на вязкость загустевшей солярки, создало зону разрежения. Кавитация съела кромки лопаток. Кусочек чугуна откололся и заклинил колесо в улитке.

• 6-й час: Сработала тепловая защита двигателя (клин). Сальник выбило давлением. Солярка вылилась на пол котельной, растеклась к топке котла.

Итог: локальный пожар, разгерметизация топливной системы, трое суток без тепла и ущерб, в десятки раз превышающий стоимость нового дизельного насоса.

Глава 10. А если вязкая жидкость? Нефть, мазут?

Некоторые «кулибины» считают, что раз дизель похож на воду, то нефть — тем более. Пытаются качать нефть канализационными фекальными насосами или дренажниками. Здесь добавляется фактор абразива (песок из скважины) и высокой температуры. Водяной дренажник с открытым рабочим колесом мгновенно изнашивается до дыр. Химическая стойкость полимерных деталей дренажных насосов (поплавки, мембраны) не рассчитана на углеводороды. Через сутки поплавок растворяется, насос тонет или не отключается, работая всухую.

Заключение

Можно ли перекачать солярку водяным насосом? Технически — да, на короткое время, с огромным риском и нарушением всех мыслимых норм безопасности. Экономически и профессионально — категорически нет. Водяной насос не имеет права находиться на площадке склада ГСМ так же, как канистра для питьевой воды не должна использоваться под бензин. Внешне похоже, содержимое разное.

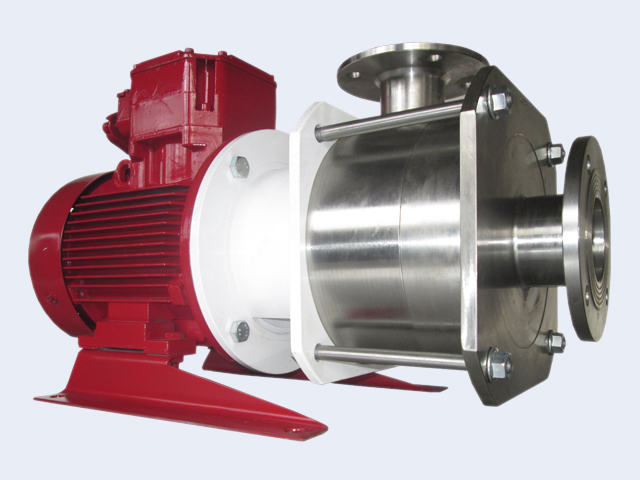

Компания «Техмаш» призывает не рисковать персоналом и экологией. Если вам нужна перекачка дизеля — приобретайте насос в нефтяном исполнении (с маркировкой НК, НПС, А1 3В и т.д.) с бронзовыми проставками, двойным торцевым уплотнением и взрывозащищенным мотором. Это оборудование создано, чтобы спокойно и безопасно работать с углеводородами. Мы предлагаем широкую линейку консольных и секционных нефтяных насосов с гарантированной герметичностью и полным пакетом разрешительной документации.

Не испытывайте судьбу на прочность. Обратитесь в «Техмаш» — и мы подберем насос, которому дизель будет «по зубам» без риска для вашего объекта.
