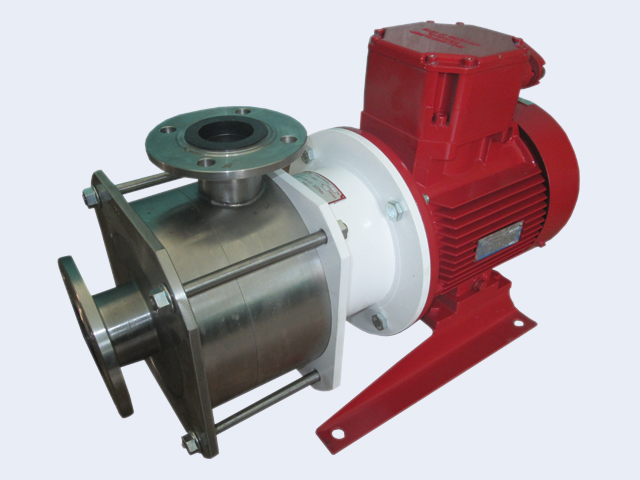

Обязательно ли заземлять насос для топлива и как правильно это сделать?

Вопрос, вынесенный в заголовок, имеет только один правильный ответ: да, обязательно, всегда, без исключений. Заземление топливного насоса — не рекомендация, не «желательная опция» и не пережиток советского ГОСТа. Это базовое условие существования нефтебазы, АЗС или любого топливного хозяйства. Как производитель насосного оборудования, компания «Техмаш» сталкивается с пугающей статистикой: причиной каждого четвертого возгорания на сливных эстакадах является неисправное или отсутствующее заземление. При этом破坏шительный взрыв может вызвать не только открытое пламя, но и энергия статического электричества, накопленная потоком топлива.

В этой статье мы объясним физику возникновения заряда, расскажем о нормативной базе, а самое главное — дадим пошаговую инструкцию правильного монтажа контура заземления именно для насосного агрегата.

Глава 1. Физика угрозы: откуда берется статическое электричество в топливе?

Любой нефтепродукт (бензин, дизель, керосин) является диэлектриком. При его движении по трубопроводу, гибкому рукаву, через фильтрующую сетку и особенно через рабочее колесо насоса происходит интенсивное трение жидкости о стенки.

Механизм электризации:
На границе раздела фаз «жидкость — твердое тело» образуется двойной электрический слой. Ионы одного знака адсорбируются на стенке, ионы противоположного знака уносятся потоком. Так происходит разделение зарядов. В насосе этот процесс многократно усиливается турбулентностью и кавитационными микропузырьками. В результате корпус насоса, вал и трубопроводы накапливают потенциал в тысячи, а иногда и в десятки тысяч вольт.

Опасность разряда:
Энергии искры статического электричества (пусть и короткой) более чем достаточно для воспламенения паровоздушной смеси бензина. Минимальная энергия зажигания паров бензина составляет всего 0,2–0,3 миллиджоуля. Для сравнения: искра, которую вы чувствуете, снимая синтетический свитер, несет энергию около 5–10 мДж — в 30 раз больше необходимого для взрыва.

Глава 2. Нормативная база: что говорят правила?

1. ПУЭ (Правила устройства электроустановок), Глава 1.7. Фундаментальный документ, определяющий типы заземляющих устройств, сечения проводников и сопротивление контура.

2. ГОСТ 12.1.030-81 (ССБТ. Электробезопасность. Защитное заземление, зануление).

3. ГОСТ 21130-75 (Заземляющие устройства). Описывает конструкции заземлителей.

4. ФНиП «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств». Прямо указывает на необходимость заземления всего оборудования, включая насосы и трубопроводы.

5. Руководство по защите от статического электричества.

6. ТР ТС 012/2011 (О безопасности оборудования для работы во взрывоопасных средах). Требует наличия средств выравнивания потенциалов.

Требование единогласно: сопротивление заземляющего устройства для защиты от статического электричества не должно превышать 100 Ом. Однако, если заземляющее устройство совмещенное (используется одновременно для молниезащиты и для электрооборудования с глухозаземленной нейтралью), сопротивление должно быть не более 4–10 Ом (в зависимости от напряжения сети). На практике мы всегда рекомендуем стремиться к сопротивлению не более 4 Ом.

Глава 3. Два типа заземления для насоса: не путать!

Монтажники часто совершают критическую ошибку, считая, что раз мотор «сидит» на нулевом проводе кабеля, то отдельное заземление не нужно. Мы в «Техмаш» всегда подчеркиваем разницу между двумя контурами.

3.1. Защитное заземление электроустановки (зануление)
Это подключение корпуса электродвигателя к нулевому защитному проводнику (PE) системы TN-S или TN-C-S. Его цель — защитить человека от поражения электрическим током при пробое изоляции обмотки на корпус. При таком пробое должен мгновенно сработать автоматический выключатель.

3.2. Заземление для отвода статического электричества (ESD-защита)
Это подключение металлических корпусов насоса, трубопроводов, рамы, муфтового кожуха к контуру уравнивания потенциалов. Его цель — непрерывно отводить микротоки статики в землю, не допуская накопления опасного потенциала.

Ключевой момент: Зануление двигателя не заменяет заземление насоса от статики. Они должны выполняться раздельными проводниками, но подключаться к одному общему заземляющему устройству (система уравнивания потенциалов).

Глава 4. Пошаговая инструкция монтажа от «Техмаш»

Рассмотрим типовой монтаж центробежного консольного или секционного насоса на общей раме с электродвигателем.

Шаг 1. Подготовка контура на площадке

Вокруг насосной станции или внутри нее должен быть проложен стальной оцинкованный пруток (полоса 40х4 мм или 25х4 мм) — это магистраль заземления. Она приваривается к выводам от заземлителей (штырей, уголков, полос), забитых в грунт. Резьбовые соединения на подземной части недопустимы, только сварка. Надземная часть полосы выводится на высоту 200–300 мм от пола и крепится к стене на держателях.

Шаг 2. Заземление рамы насосного агрегата

Насос и двигатель установлены на общей металлической раме. Именно рама является базовым элементом.

• На раме должно быть приварено не менее двух стальных флажков (ушек) с отверстием под болт М8 или М10.

• От этих флажков прокладывается гибкий медный проводник сечением не менее 16 мм² (для механической прочности и коррозионной стойкости) или стальная шина. Медь обжимается наконечником и крепится болтом с гроверной шайбой к флажку рамы.

• Второй конец проводника надежно соединяется с магистралью заземления здания сваркой или болтовым соединением через переходную пластину «медь-сталь» для исключения электрохимической коррозии.

Шаг 3. Соединение насоса и двигателя (мостики)

Нельзя надеяться на болтовое соединение опор лап с рамой. Краска, коррозия, вибрация нарушают контакт. Необходимо установить гибкие медные перемычки (сечение 4–6 мм²) между:

• Корпусом насоса и рамой.

• Корпусом электродвигателя и рамой.

• Кожухом муфты и рамой (муфта накапливает огромный заряд от вращения).

• Всасывающим и напорным трубопроводом и рамой (если трубы не имеют сплошного контура сварки).

Для подключения проводников на корпусах оборудования «Техмаш» предусматривает штатные бонки с резьбой и четким знаком заземления. Срывать краску под наконечником нужно до металлического блеска и защищать соединение техническим вазелином (Циатим-221) или токопроводящей смазкой от окисления.

Шаг 4. Заземление вала и муфты (отвод заряда с ротора)

Это самый часто игнорируемый, но критически важный этап. Подшипники качения имеют масляную пленку, которая работает как диэлектрик. Вал насоса электрически изолирован от корпуса! Вращаясь в потоке топлива, ротор накапливает потенциал, который некуда девать. Искра проскакивает либо в самом подшипнике (разрушая беговую дорожку электроэрозией — эффект «стиральной доски»), либо в щелевом уплотнении.
Решение: установка заземляющего кольца (токосъемника) на вал. Это кольцо с графитовыми или металлическими микроволокнами, прижимаемое к вращающемуся участку вала и соединенное перемычкой с корпусом. Мы ставим их на все насосы для СНП категории IIB.

Шаг 5. Заземление гибких рукавов

На всасывающих и напорных рукавах (шлангах) должен быть проложен медный многожильный проводник, скрученный со шлангом или интегрированный в его оплетку. Этот проводник соединяется хомутами с заземленным штуцером насоса и заземленным фланцем цистерны.

Глава 5. Проверка и измерения: когда болт — еще не контакт

После монтажа контур должен быть испытан. Визуального осмотра недостаточно.

1. Измерение переходного сопротивления. Измеряется омметром со специальными щупами (миллиомметром) между каждой заземляемой частью (корпус насоса, двигатель, муфта) и магистралью заземления. Переходное сопротивление одного контакта не должно превышать 0,03 Ом. Если прибор показывает 1–2 Ома — контакт плохой (грязь, краска, слабая затяжка).

2. Измерение сопротивления растеканию. Проводится специальным измерителем заземления (например, М-416) по трехполюсной или четырехполюсной схеме. Измеряется сопротивление всего заземляющего устройства току, уходящему в грунт. Норма — не более 4 Ом для совмещенных контуров и 100 Ом для чисто антистатических (но мы рекомендуем 4–10 Ом).

3. Непрерывность цепи. Прозвонка целостности заземляющих проводников от насоса до заземлителя. Не допускается последовательное подключение нескольких устройств одним шлейфом (только параллельно, звездой).

Глава 6. Типовые ошибки при монтаже заземления насосов

На основе опыта выездного сервиса «Техмаш» составили список самых частых нарушений:

1. Заземление на молниеотвод. Категорически запрещено использовать в качестве заземлителя арматуру здания или молниеприемник отдельно стоящей мачты без соединения с общим контуром. При ударе молнии потенциал на «отдельной земле» мгновенно подскакивает до сотен киловольт, что вызывает обратный пробой через насос.

2. Последовательное соединение («шлейфом»). Один провод идет от магистрали к насосу, от насоса к двигателю, от двигателя к муфте. При таком монтаже снятие наконечника с насоса для ремонта оставляет двигатель без заземления. Все должно идти отдельными проводниками к общей шине.

3. Использование трубопровода в качестве заземлителя. Технологические трубопроводы с фланцами должны быть заземлены сами, но использовать их как заземляющий проводник для насоса запрещено.

4. Покраска мест контакта. Место присоединения заземляющего проводника после монтажа должно быть защищено, но не закрашено толстым слоем краски, которая действует как изолятор.

5. Применение гофрированной нержавейки. Гибкие подводки из нержавеющей гофры имеют огромное сопротивление по длине и не могут служить заземляющими элементами без дублирующей медной перемычки.

Глава 7. Особенности для разных типов насосов

Центробежные (консольные)
Описанная выше классическая схема подходит полностью. Вал нуждается в заземляющем кольце, если торцевое уплотнение выполнено из непроводящих материалов (SiC по SiC).

Винтовые (одновинтовые)
Обойма статора часто эластомерная (резиновая) — отличный изолятор. Металлический корпус насоса заземляется обязательно. Особое внимание уделите заземлению приемного и напорного патрубков, так как на границе «резина-металл» накапливается заряд.

Погружные (вертикальные)
Колонна и оголовок заземляются по стандарту. Двигатель, если он погружной, заземляется через жилу в кабеле. Здесь критически важна целостность брони кабеля и ее подключение к контуру.

Самовсасывающие вихревые насосы
Из-за интенсивного перемешивания и дробления жидкости электризация в них идет в разы быстрее. Требуют обязательного оснащения ESD-реле контроля заземления, которое блокирует пуск насоса при отсутствии контакта с «землей».

Глава 8. Стационарный контроль заземления

Современные системы топливообеспечения («Техмаш-АСУ») уже не полагаются только на визуальный осмотр. Мы внедряем приборы контроля целостности цепи заземления (мониторы заземления).
Принцип работы: через заземляющий контур пропускается слабый контрольный ток. Если сопротивление контура превышает уставку (например, 10 Ом из-за обрыва), реле размыкает цепь управления магнитным пускателем. Насос невозможно запустить до устранения неисправности. Это исключает человеческий фактор, когда слесарь забыл прикрутить перемычку после разборки муфты.

Глава 9. Обслуживание контура

Заземление — не сделал и забыл. Регламент требует:

• Ежесменный визуальный осмотр целостности видимых проводников.

• Раз в 6 месяцев — подтяжка болтовых соединений, очистка от грязи.

• Раз в год — полное инструментальное измерение сопротивления растеканию (с составлением акта). Перед началом грозового сезона — обязательная проверка молниезащиты.

• После ремонта — внеочередное измерение переходных сопротивлений всех контактов.

Заключение

Заземление насоса для топлива — это не тот случай, где можно проявить инженерное творчество, сэкономить на меди или положиться на авось. Это жесткая, просчитанная и нормированная система, цена ошибки в которой — жизнь людей и уничтоженный объект. Компания «Техмаш» поставляет свои агрегаты полностью готовыми к интеграции в контур уравнивания потенциалов: с зачищенными бонками, перемычками и заземляющими кольцами на валу. Вам остается только грамотно соединить нашу технику с подготовленной «землей» на площадке.

Если у вас возникают сомнения в качестве имеющегося заземления, закажите аудит у нашей сервисной службы. Мы выедем с приборным парком, проведем замеры и дадим предписание, как привести систему в соответствие с нормами.
