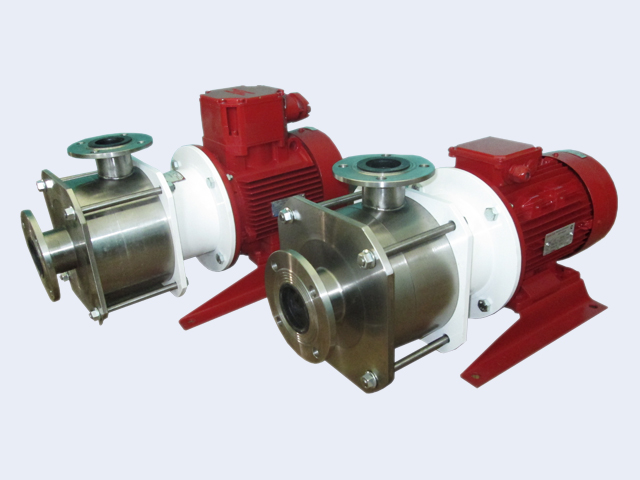

Что такое класс взрывозащиты и какой должен быть у насоса для бензина?

Глава 1. Почему бензин требует особого подхода: физика взрыва

Взрыв паровоздушной смеси возможен при совпадении трех факторов (треугольник пожара): горючая среда, окислитель (воздух) и источник зажигания. Бензин создает горючую среду при любых эксплуатационных температурах — от -40°C до +50°C. Температура вспышки бензина в закрытом тигле составляет минус 35...40°C. Это означает, что над поверхностью бензина всегда, даже зимой, существует взрывоопасная концентрация паров.

Задача взрывозащищенного насоса — не искрить, не греться выше температуры самовоспламенения и выдерживать внутренний взрыв, если он все-таки произошел внутри корпуса.

Глава 2. Структура маркировки по ГОСТ 31441.1 (аналог IEC 60079)

Маркировка взрывозащиты — это зашифрованный паспорт безопасности. Рассмотрим типовую строку, которую мы наносим на шильдик насосов «Техмаш» для бензиновых сред:

1Ex d IIB T3 Gb

Разберем каждый блок.

2.1. Уровень взрывозащиты (первая цифра и буква)

• 0Ex — особовзрывобезопасное оборудование (даже при двух независимых отказах остается безопасным).

• 1Ex — взрывобезопасное оборудование (безопасно при одной неисправности). Это стандарт для насосов.

• 2Ex — оборудование повышенной надежности (безопасно в нормальном режиме).

Для бензиновых насосов минимальный уровень — 1Ex. «Двоечка» (2Ex) в бензиновом хозяйстве категорически запрещена нормами промышленной безопасности.

2.2. Вид взрывозащиты
После цифры и букв Ex идет символ, обозначающий инженерный метод защиты от взрыва. В насосах применяют три основных:

• d — Взрывонепроницаемая оболочка. Самый распространенный тип. Корпус электродвигателя, клеммная коробка, муфтовый кожух спроектированы так, что выдерживают внутренний взрыв. Самое главное: щели («фланцевые зазоры») настолько узкие и длинные, что пламя, вырываясь наружу, остывает и гаснет, не поджигая атмосферу вокруг. Это называется «щелевая защита».

• e — Повышенная надежность («e» — increased safety). Применяется внутри клеммных коробок. Там нет искрящих контактов, но зато увеличена изоляция, убраны острые кромки, исключен нагрев.

• i — Искробезопасная цепь (ia, ib). Используется для датчиков вибрации, температуры. Энергия цепи настолько мала, что ее искра физически не может поджечь пары.

Насос в сборе обычно имеет комбинированную маркировку, например: 1Ex d e IIB T3 Gb. Это означает: двигатель в оболочке «d», клеммная коробка «e».

2.3. Группа (подгруппа) оборудования
Знак IIB или IIC — самый критичный параметр при выборе насоса для бензина.

• IIA — для пропана, ацетона, дизельного топлива. БЭМЗ (безопасный экспериментальный максимальный зазор) > 0.9 мм.

• IIB — для этилена, бензина, керосина. БЭМЗ = 0.5–0.9 мм. Пламя бензина легче проскакивает через узкие щели, чем пламя дизеля. Поэтому зазоры в оболочке должны быть меньше.

• IIC — для водорода, ацетилена. Самые мелкие зазоры, высшая категория опасности.

Вывод: Для бензина минимальная группа — IIB. Оборудование IIA ставить запрещено. Оборудование IIC ставить можно (оно перекрывает требования), но оно существенно дороже.

Глава 3. Температурный класс: чтобы не раскалить «сковородку»

Даже без искры взрыв может произойти, если поверхность насоса нагреется до температуры самовоспламенения паров.

Температурные классы по ГОСТ:

• T1 — макс. температура поверхности 450°C.

• T2 — 300°C.

• T3 — 200°C.

• T4 — 135°C.

• T5 — 100°C.

• T6 — 85°C.

Температура самовоспламенения бензина АИ-92 составляет примерно 250–280°C.
Казалось бы, класса Т3 (200°C) достаточно. Да, формально достаточно. Но мы в «Техмаш» всегда рекомендуем для бензиновых насосов класс T3 как минимальный, а лучше T4. Почему?
Потому что при аварийном режиме (сухой ход, зажатая задвижка) насос может локально греться. Класс Т4 дает двойной запас прочности. На корпусе насоса не должно быть точки, температура которой в штатном и аварийном режиме превышает 135°C.

Глава 4. Климатика и защита от внешних воздействий

Маркировка взрывозащиты неразрывно связана с IP-защитой и климатическим исполнением.
Для уличной установки (а нефтебазы часто открытые) насос должен иметь оболочку не ниже IP 55 (защита от пыли и струй воды). Вода, попавшая в оболочку, может создать проводящий мостик или вызвать коррозию щелевых зазоров, что разрушит взрывозащиту «d». Уплотнения вала также должны выдерживать атмосферные осадки, чтобы вода не попадала в масляную ванну подшипников.

Глава 5. Конструкционные особенности насоса для бензина

Ex-маркировка на электродвигателе — лишь половина дела. Насосная часть (проточная) тоже должна соответствовать.

5.1. Материалы проточной части
Правило: никакого искрообразования при случайном задевании.

• Рабочие колеса и щелевые уплотнения изготавливаются из нержавеющей стали (20Х13, 12Х18Н10Т) или бронзы.

• Если корпус чугунный, то вращающиеся детали не должны быть из черной стали. Пара трения «сталь по чугуну» при задевании дает искру. Мы применяем бронзовые проставки и щелевые кольца. Либо оба элемента — из нержавейки.

• Запрещены алюминиевые сплавы с содержанием магния более 6% (дают термитную искру).

5.2. Торцевое уплотнение
Одинарное уплотнение допустимо только при условии постоянного контроля утечки и отвода паров. По-хорошему, бензиновый насос должен оснащаться двойным торцевым уплотнением (тандем) с барьерной жидкостью. Если одинарное уплотнение потечет, пары бензина окажутся в зоне подшипникового узла и муфты. А муфта, даже прикрытая кожухом, может дать искру. Двойное уплотнение исключает выход паров в атмосферу.

5.3. Муфта
Должна быть искробезопасной. Никакой стали по стали. Применяются муфты с латунными пальцами, упругие муфты с полиуретановыми или резиновыми вставками. Кожух муфты должен быть заземлен и выполнен во взрывонепроницаемом исполнении (исключающем выброс пламени).

5.4. Заземление
Насос и двигатель должны иметь внешний и внутренний контур заземления. Сопротивление между любым металлическим узлом и контуром заземления не должно превышать 1 Ом. Для снятия статического электричества с вала мы устанавливаем заземляющее кольцо.

Глава 6. Маркировка агрегата целиком

Клиенты часто путают: двигатель может быть Exd, а насос — нет. Согласно ТР ТС 012/2011, сертификации подлежит весь агрегат (комплект). В паспорте насоса должна стоять общая маркировка взрывозащиты.

Пример полной маркировки насоса «Техмаш-ЦН-Б» для бензина:
1Ex d e IIB T3 Gb X

• X в конце — знак особых условий эксплуатации. Например, «температура перекачиваемой жидкости не выше +40°C» или «обязателен контроль затворной жидкости». Мы подробно расписываем эти условия в руководстве по эксплуатации.

Глава 7. Сертификация: что требовать у продавца

При покупке насоса для бензина вы должны получить не просто шильдик с красивыми буквами, а полноценный пакет документов:

1. Сертификат соответствия ТР ТС 012/2011 (О безопасности оборудования для взрывоопасных сред). Именно на насосный агрегат, а не только на двигатель.

2. Копия акта испытаний в аккредитованной лаборатории (например, ВНИИВЭ, СГАН).

3. Схема заземления и указание зон Ex на чертеже общего вида.

Без сертификата ТР ТС 012 инспектор Ростехнадзора просто опечатает установку. Продавец, предлагающий «почти такой же насос, только без бумажки», подставляет вас под штраф и приостановку деятельности.

Глава 8. Разбор реальной ошибки из практики «Техмаш»

Кейс. Небольшая нефтебаза купила насос для слива бензина. На шильдике было написано: «1ExdIIBT4». Формально — все верно. Однако при монтаже выяснилось, что кабельный ввод в клеммную коробку использован с уплотнением под «круглый» кабель, а зашел «плоский» бронированный. Зазор остался. Пары бензина затянуло в коробку. При коммутации контактора снаружи искра проскочила внутрь кабеля — хлопок, разрушение крышки коробки.

Урок: Взрывозащита — это система, а не только маркировка. Кабельные вводы должны быть сертифицированы для данного вида кабеля и иметь Ex-маркировку (Ex d или Ex e). Нельзя заменять их на обычные сальники PG.

Глава 9. Обслуживание взрывозащищенного насоса: что нельзя делать

1. Красить фланцы щелевой защиты. Слой краски меняет зазор, пламя может не погаситься.

2. Подтягивать болты на горячем двигателе. Можно деформировать фланец.

3. Использовать нештатную смазку. Смазка подшипников должна быть совместима с парами бензина и не выделять горючих газов.

4. Замена болтов. Болты крепления взрывонепроницаемых оболочек — специальные, высокопрочные, с маркировкой на головке. Замена на обычный метиз лишает сертификата.

Глава 10. Что выбрать для бензина: чек-лист от «Техмаш»

Итак, если вы выбираете насос для перекачки бензина (АИ-80, 92, 95, 98, газовый конденсат), проверьте:

• Маркировка содержит код 1Ex (не 2Ex).
• Вид взрывозащиты двигателя — d (взрывонепроницаемая оболочка).
• Группа оборудования — IIB или IIC (не IIA).
• Температурный класс — T3 (минимум), T4 (рекомендовано).
• Уровень защиты — Gb (для зоны класса 1).
• Материал проточной части — бронза или нержавеющая сталь.
• Торцевое уплотнение — двойное, с затворной жидкостью (план 53B).
• Муфта — взрывозащищенная, латунь/полиуретан.
• Наличие сертификата ТР ТС 012 на агрегат в сборе.

Заключение

Класс взрывозащиты — не бюрократическая прихоть, а инженерный барьер, просчитанный кровью аварий. Бензин не прощает халатности. Компания «Техмаш» производит насосы серии Ex-Pro, полностью соответствующие классу 1Ex d IIB T4 Gb. Мы испытываем каждый корпус на избыточное давление, проверяем зазоры калибрами и гарантируем, что наше оборудование станет самым безопасным звеном вашей топливной системы.

Перед заказом пришлите нам параметры вашей насосной станции, класс зоны по ПУЭ и план размещения оборудования. Мы поможем подобрать агрегат, который пройдет любую проверку Ростехнадзора и обеспечит абсолютную взрывобезопасность.
