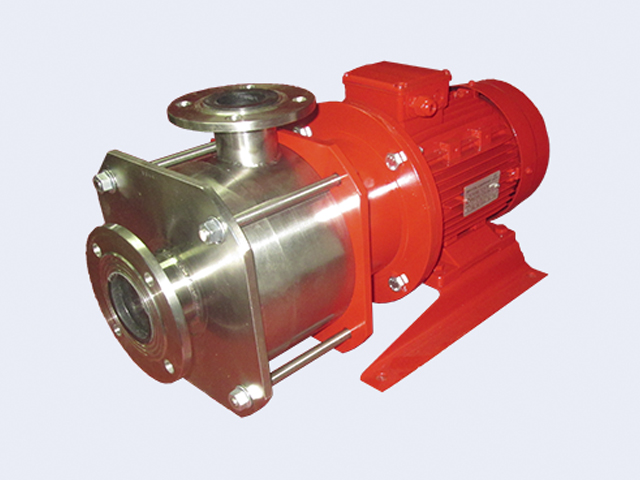

Как подобрать насос для высоковязкого мазута?

Перекачка мазута — это не просто транспортировка жидкости, а непрерывная борьба с гидравлическим сопротивлением, температурной нестабильностью и абразивным износом. Высоковязкий мазут (М100, М80, флотские марки с вязкостью свыше 100 сСт при 80°C) относится к категории сред, требующих от насосного оборудования не силы, а интеллекта. Как производитель с многолетним стажем, компания «Техмаш» знает: ошибка на этапе подбора оборачивается не просто внеплановым ремонтом, а полной остановкой котельной или технологического цикла из-за застывания продукта в трубах.

Эта статья — пошаговое руководство, как подобрать агрегат, который «переварит» самый тяжелый мазут и не встанет колом после ночного перерыва.

Глава 1. Знайте своего врага: реология мазута

Мазут — не вода. Более того, мазут разных марок — это разные жидкости с точки зрения гидравлики. Чтобы насос работал, мы должны понимать, что происходит на молекулярном уровне.

1.1. Неньютоновская природа
При низких температурах (ниже 50°C) высоковязкий мазут ведет себя как неньютоновская жидкость. У него есть предел текучести (напряжение сдвига, которое нужно преодолеть, чтобы сдвинуть массу с места). Пока вы не разогрели мазут в резервуаре, насос не может «вгрызться» в среду, он просто перемешивает воздух в каверне, образовавшейся вокруг всасывающего патрубка, или, что хуже, создает глубокий вакуум, вызывая парообразование легких фракций (холодную кавитацию).

1.2. Ключевые параметры для опросного листа
В компании «Техмаш» расчет начинается не с выбора насоса, а с таблицы физических свойств. Мы просим заказчика предоставить:

• Условная вязкость (ВУ) или динамическая (сП) при температуре хранения (обычно 20–40°C).

• Рабочая вязкость при температуре перекачки (обычно 80–120°C).

• Температура застывания. Важнейший параметр. Мазут М100 может застыть при +25°C, а парафинистый мазут — при +35°C.

• Содержание механических примесей. Часто в мазуте содержится песок, окалина, карбены, карбоиды — продукты крекинга, которые работают как абразив.

Если рабочая вязкость превышает 300 сСт, стандартный центробежный насос уже начинает «захлебываться». Если вязкость приближается к 1000–1500 сСт, мы входим в зону безальтернативного применения объемных машин.

Глава 2. Кинематика и скорость: почему «тише едешь — дальше будешь»

Существует золотое правило перекачки мазута, которое мы в «Техмаш» наносим на шильдики и паспорта: Снижение частоты вращения — главный инструмент энергоэффективности.

2.1. Удар вязкости по напору и КПД
Центробежный насос проектируется для воды (вязкость 1 сСт). При попадании вязкой жидкости коэффициент быстроходности падает. Лопатки колеса не могут передать энергию массе, жидкость проскальзывает. Поправочный коэффициент на напор и подачу при вязкости 500 сСт может снизить параметры насоса на 30–40% от каталожных.
Вывод: насос нужно выбирать не по номинальным характеристикам для воды, а пересчитывать с учетом вязкости по методике Института гидравлики США (Hydraulic Institute) или ГОСТ 6134. Мы всегда делаем этот пересчет бесплатно в рамках тендерной проработки.

2.2. Обороты
Для мазута М100, перекачиваемого при 90–100°C, мы рекомендуем частоту вращения 1500 об/мин (асинхронные двигатели на 4 полюса), а для битумных смесей — 1000 или 750 об/мин.
Почему не 3000 об/мин? На высоких оборотах сдвиговые усилия на кромках лопаток так велики, что разрушаются длинные молекулярные цепочки полимерных присадок, а механические примеси приобретают кинетическую энергию пули, выбивая металл улитки. Кроме того, на высоких оборотах резко падает всасывающая способность: жидкость просто не успевает заполнить межлопастное пространство. Наступает «запор», насос работает вхолостую, греется.

Глава 3. Типы насосов: центробежные против объемных

В линейке «Техмаш» есть оба типа. Выбор диктуется исключительно технологической картой. Мы не продаем «просто насос», мы продаем решение задачи.

3.1. Центробежные насосы серии «Т-ВМ» (Вихревые и центробежные для мазута)
Применяем при вязкости до 400–500 сСт.

• Рабочее колесо: Полуоткрытого типа, с малым числом толстых лопаток. Угол наклона лопаток на выходе загнут назад, чтобы гасить радиальные силы при перекрытии задвижки.

• Корпус: Спиральный, но с расширенной горловиной улитки. Мы проектируем проточную часть без «карманов». Любая застойная зона для мазута — это зона закоксовывания и застывания.

• Самовсасывание: Стандартный центробежный насос требует заливки. Но при высокой вязкости заливка часто срывается. Поэтому мы ставим на входе вакуум-насосную установку или используем схему с погружным расположением гидрочасти в емкость (вертикальные полупогружные насосы).

3.2. Винтовые насосы серии «Т-ВНШ» (Винтовые нефтяные шнековые)
Это «рабочие лошадки» для мазута. Если давление нужно высокое (от 10 бар и выше), а вязкость плавает, винт вне конкуренции.

• Обойма: Эластомерная (термостойкий фторкаучук до 180°C) или металлическая (чугун/сталь с азотированием), если в мазуте много абразива.

• Кинематика: Одновинтовой насос создает ламинарный поток. Он не эмульгирует мазут и не насыщает его воздухом. Пульсация минимальна. Для котельных горелок — идеальный вариант.

• Защита от сухого хода: Любой винтовой насос умирает без жидкости за минуту (сгорает обойма). Мы интегрируем в систему управления датчик протока и защиту по току с отсечкой менее чем за 3 секунды сухой работы.

3.3. Шестеренные насосы серии «Т-ШМ»
Применяем строго для чистого мазута (топочного) с вязкостью до 300 сСт и без абразива. У них жесткая характеристика, они могут создавать чудовищное давление. Обязательно наличие перепускного клапана (байпас) с возвратом в резервуар.

Глава 4. Тепловой менеджмент: как не дать мазуту застыть

Мазут в насосе — как бетон. Если он схватился, провернуть вал ломиком невозможно. Греть обязательно. Но греть нужно с умом.

4.1. Типы обогрева

• Паровой спутник (рубашка): В насосах «Техмаш» мы используем литую паровую камеру, полностью охватывающую проточную часть (корпус и крышки). Давление пара до 1,6 МПа, температура греющей стенки не должна превышать 220°C, иначе мазут начнет коксоваться на стенках, ухудшая теплопередачу.

• Электрообогрев (греющий кабель): Допустим для зон, где нет пара. Но мощность должна быть рассчитана на компенсацию теплопотерь в мороз. Мы закладываем удельную мощность не менее 40–60 Вт на метр для трубопроводов и усиленные нагревательные маты на корпус.

• Термомасло (диатермическое масло): Самый современный метод. Рубашка подключается к котлу термомасла. Безопасно, нет избыточного давления и конденсата.

4.2. Контроль температуры
Установка датчика температуры (термопары) непосредственно в камере уплотнения или в нижней точке корпуса обязательна. Пуск насоса должен быть сблокирован: электродвигатель не запускается, пока температура корпуса не достигла уставки (например, +80°C). Исключение — насосы с частотным регулированием, где можно плавно «размять» полузастывший мазут на сверхнизких оборотах (5–10 Гц).

Глава 5. Торцевые уплотнения: борьба с коксом и абразивом

Это самый уязвимый узел. В «Техмаш» мы разработали три стандарта уплотнений для «мазутного» исполнения.

Проблема: Мазут при утечке наружу моментально окисляется кислородом и превращается в твердый кокс. Этот кокс накапливается на пружинах уплотнения, блокируя их подвижность. Уплотнение перестает компенсировать износ и течет.

Решение «Техмаш»:

1. Вынос пружины (статический сильфон): Пружина не контактирует с продуктом, а находится в затворной жидкости или в консистентной смазке.

2. Подача пара на фонарь (Steam Quench): Пар низкого давления подается в зону «воздушной» стороны уплотнения. Он создает паровую завесу, которая смывает просочившийся мазут в дренаж, не давая ему закоксоваться. Сухое газовое уплотнение для мазута не годится.

3. Материалы: Пара трения должна быть широкая и твердая. Карбид вольфрама по карбиду кремния. Графит слишком мягок для песка, содержащегося в мазуте — он вымывается за 2–3 месяца. Мы используем термообработанные металлические сильфоны из сплава AM-350 или Hastelloy C.

Глава 6. Подбор электродвигателя и муфты

Мощность: Вязкость создает огромное внутреннее трение. Пусковой момент у «холодного» насоса может в 2,5–3 раза превышать номинальный. Мы всегда закладываем запас по мощности двигателя не менее 20% от расчетной рабочей точки, а для районов Крайнего Севера — до 40%.

Пусковые токи: Прямой пуск мощного двигателя на вязкой среде вызовет посадку сети. Если нет устройства плавного пуска (УПП) или частотника, мы настраиваем задвижку на напоре: пуск на прикрытую задвижку для центробежного или на открытый байпас для шестеренного.

Муфта: Так как насос горячий (100–120°C), а двигатель холодный (20–30°C), происходит линейное расширение вала. Жесткая муфта разбивает подшипники. Мы монтируем зубчатые или мембранные компенсирующие муфты с люфтом осевого смещения до 2–3 мм.

Глава 7. Обвязка: почему насос ломает система

Мы часто выезжаем на рекламации и видим: насос исправен, убила его обвязка. Правила для мазутного хозяйства:

1. Диаметр всасывающей линии: Должен быть на 1–2 сортамента больше напорной. Скорость во всасывающей трубе не выше 0,5 м/с для мазута М100. Иначе потери на трение «съедят» весь подпор. Для сравнения: воду качают на всасе со скоростью 1,5 м/с.

2. Уклон: Всасывающий трубопровод должен идти с уклоном в сторону насоса (подъем) не менее 5 мм на метр. Нельзя делать «горбы». В верхней точке трубы скапливаются пары и воздух, создавая пробку.

3. Фильтр: Сетчатый фильтр на всасе — палка о двух концах. Его ячейка не должна быть меньше 3–5 мм. Слишком мелкая сетка, забитая вязким мазутом, создаст дикое сопротивление, кавитацию и срыв потока. Мы рекомендуем устанавливать дуплексные фильтры с возможностью переключения без остановки, с манометрами до и после для контроля засора.

4. Байпас с подогревом: Вся обвязка, включая резервный насос, должна быть под обогревом. Если холодный мазут из резервной линии попадет в работающий насос, будет гидроудар или клин.

Глава 8. Алгоритм подбора: шесть шагов от «Техмаш»

Чтобы систематизировать информацию, мы предлагаем заполнить чек-лист. Пройдите эти шаги вместе с нашим инженером.

Шаг 1. Определение истинной подачи (Q)

Учитывайте не только потребление котла, но и линию рециркуляции. Нормально, если насос качает на 15–20% больше, чем нужно горелкам. Излишек через перепускной клапан возвращается в бак. Это обеспечивает охлаждение и смазку самого насоса.

Шаг 2. Расчет гидравлического сопротивления сети (H)

Считаем не в метрах водяного столба, а в метрах столба мазута с поправкой на плотность (обычно 0,95–0,98). Потери на трение умножаем на поправочный коэффициент вязкости из таблиц.

Шаг 3. Проверка NPSH (кавитационного запаса)

В мазуте кавитация специфическая. Из-за присутствия легких фракций (остатки крекинга) при падении давления ниже давления насыщения на всасе образуются паровые пузыри, которые схлопываются на колесе. Лечится только подпором. Уровень мазута в резервуаре должен быть на 3–5 метров выше оси насоса, либо используем подпорный вертикальный насос.

Шаг 4. Выбор рабочей скорости (n)

Чем выше вязкость, тем ниже скорость. Пользуйтесь номограммами, но помните правило: для центробежных — 1500 об/мин (для 200 сСт), 1000 об/мин (для 500 сСт).

Шаг 5. Температурный профиль

Постройте график: температура хранения -> температура в трубопроводе -> температура на входе в насос -> температура на выходе. Разница между входом и выходом не должна превышать 5–8°C. Если насос греет мазут (потери на трение превращаются в тепло), это говорит о пережатой задвижке или избыточном напоре.

Шаг 6. Материалы

Сероводород и сернистые соединения в высокосернистом мазуте при 100°C вызывают коррозию. Мы используем сталь 20X13 или 12X18H10T для проточной части, бронзу БрАЖ9-4 для обойм и рабочих колец. Чугун СЧ-20 допустим только для малосернистого топочного мазута и при низком давлении.

Глава 9. Кейс: «Техмаш» на защите ТЭЦ

Приведу пример из практики. ТЭЦ в Сибирском регионе, мазут М100, резервное топливо. Зимой при минус 45°C мазут в резервуарах хранения имел температуру +35°C (вязкость более 1000 сСт). Старый центробежный насос не мог всосать, срывал поток, ломал валы.
Наше решение: предложили заменить горизонтальный центробежный на каскадную схему. Первый подъем — погружной винтовой насос «Техмаш-ВН-П» прямо в резервуаре с рубашкой обогрева и выносным электродвигателем. Он продавливает мазут через подогреватель (до 90°C) к основному центробежному насосу «Т-ВМ-200». Результат: стабильная работа без срывов, снижение затрат на электроэнергию на 22% за счет исключения разогрева всего парка резервуаров до высоких температур (греть стали только зону забора).

Глава 10. Заключение: Не переплачивайте за универсальность

Подбор насоса для высоковязкого мазута — это баланс между кавитацией, застыванием и абразивом. Главный совет от компании «Техмаш»: не покупайте насос с огромным запасом «на вырост». Насос, работающий на 20% своей производительности с придушенной задвижкой, работает в зоне интенсивного перемешивания и нагрева мазута в корпусе, что ведет к коксованию. Насос должен работать в оптимальной точке кривой (70–80% от максимальной эффективности).

Мы предлагаем не просто изделие, а инжиниринговое сопровождение. Присылайте нам параметры вашей мазутной станции, и мы подберем агрегат с открытым колесом, паровой рубашкой и износостойким винтом, который прослужит не один межремонтный период.

Техмаш — мы превращаем вязкое сопротивление в бесперебойную подачу.
