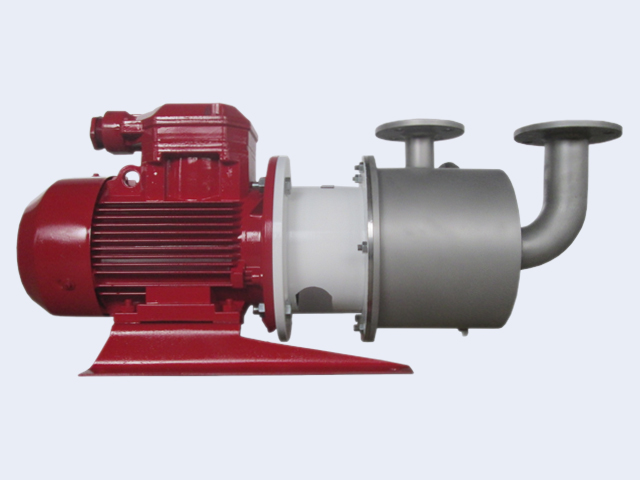

Какой насос выбрать для слива автоцистерны: самовсасывающий или погружной?

Слив нефтепродуктов из автоцистерны — операция, повторяющаяся на любой нефтебазе, АЗС и топливном складе тысячи раз в месяц. Именно на этом этапе заказчики часто оказываются на распутье: поставить ли насос наверху (на раме, самовсасывающий) или опустить его внутрь емкости (погружной)? Оба варианта имеют право на жизнь, но работают по совершенно разным физическим принципам и диктуют разную культуру эксплуатации. Как производитель насосного оборудования, компания «Техмаш» сопровождает проекты «под ключ» и видит, к чему приводит ошибочный выбор. В этой статье мы детально сопоставим два типа агрегатов для операции нижнего и верхнего слива, опираясь на физику, экономику и многолетнюю статистику отказов.

Глава 1. Суть задачи: что происходит при сливе автоцистерны?

Автоцистерна (бензовоз) представляет собой горизонтальную емкость. Чтобы слить продукт самотеком, необходим стационарный сливной приямок или эстакада с приемным резервуаром, расположенным ниже оси колес. На большинстве объектов такой разницы высот нет, либо резервуары расположены на нулевой отметке, либо расстояние до них слишком велико. Возникает необходимость принудительного отбора продукта из цистерны.

Условия задачи:

• Герметичный газовый контур. При отборе топлива из цистерны туда должен поступать воздух или пары, иначе емкость «схлопнется» от вакуума. Это решается дыхательными клапанами или системой рекуперации паров.

• Потенциальная негерметичность соединений. Рукава, быстроразъемные муфты (БРС) — все это пропускает воздух. Насос должен быть готов к подсосу воздуха.

• Переменный уровень. Слив идет сверху вниз. Насос должен обеспечить стабильный отбор как при полной горловине, так и при почти пустой цистерне, где жидкость «захлебывается» воздухом на всасывающем патрубке.

В этой точке сталкиваются две философии: «достать» продукт снаружи (самовсасывающий насос) или «нырнуть» за ним (погружной насос).

Глава 2. Самовсасывающий насос: классика наземного монтажа

Самовсасывающий насос устанавливается на раме или фундаменте на уровне земли или чуть выше. К цистерне тянется всасывающий рукав.

2.1. Как он работает
Секрет в особой форме корпуса (чаще всего с «карманами»-ресиверами) или в применении вихревой/импеллерной ступени в комбинации с центробежной. Перед пуском насос должен быть заполнен жидкостью (первичная заливка). После старта рабочее колесо создает разрежение, вытягивая воздух из всасывающей магистрали, смешивая его с жидкостью в корпусе и выбрасывая в напорную линию через сепарационный колпак.

2.2. Преимущества (с точки зрения «Техмаш»)

• Доступность для ремонта. Насос стоит на земле. К нему всегда есть свободный подход. Заменить торцевое уплотнение или подшипник можно без демонтажа цистерны и без работы в газоопасной зоне резервуара.

• Универсальность. Одним насосом можно поочередно обслуживать несколько постов слива, просто перекидывая рукава через гребенку. Это дешевле, чем ставить отдельный погружной агрегат на каждый пост.

• Контроль состояния. Визуально видна утечка, слышен шум подшипников, доступен манометр.

• Работа с разными продуктами. Самовсасывающий насос легко промывается при смене сорта нефтепродукта.

2.3. Недостатки и инженерные «ловушки»

• Высота всасывания. Геометрическая высота подъема с глубины автоцистерны редко превышает 3–4 метра. Но потери на трение в длинном шланге, фильтре и БРС добавляют сопротивление. При малейшей негерметичности соединения (подсос воздуха через уплотнение шарнира) происходит срыв вакуума. Насос перестает качать, жидкость из рабочей камеры уходит обратно в цистерну, насос греется.

• Проблема «сухого» всаса. Когда цистерна почти пуста, насос начинает хватать воздух. Система автоматики должна мгновенно отключить агрегат (по датчику протока или уровню в сливной яме), иначе торцевое уплотнение разрушится за 40–60 секунд без жидкости.

• Кавитация на легких фракциях. При сливе бензина в жаркую погоду высокая упругость паров затрудняет создание глубокого вакуума. Центробежный насос без бустерной ступени может просто не всосать. Требуется специальная импеллерная ступень с масляным затвором (в насосах «Техмаш-СВ»).

Глава 3. Погружной насос: гидравлика в толще продукта

Погружной насос представляет собой агрегат, опускаемый внутрь приемной емкости (колодца) или непосредственно в горловину цистерны.

3.1. Конструктивное исполнение
Чаще всего это вертикальный полупогружной насос с колонной или герметичный моноблок, устанавливаемый в приемный приямок (заглубленный резервуар слива). Встречаются также компактные погружные агрегаты на тросе, опускаемые прямо в открытую горловину автоцистерны (переносные насосы для верхнего слива).

3.2. Преимущества

• Отсутствие проблем со всасыванием. Рабочее колесо всегда находится под заливом. Нет необходимости бороться с вакуумом, нет риска срыва струи из-за подсоса воздуха в соединениях. Насосу безразлично, герметичны ли ваши быстроразъемные муфты. Это главный козырь.

• Энергоэффективность. Насос толкает жидкость (работает «на нагнетание»), а не тянет ее. Гидравлический КПД выше, так как не тратится энергия на разрежение.

• Тишина и пожаробезопасность. Двигатель часто находится в жидкости или в герметичном отсеке. Нет внешнего шума двигателя с вентилятором. Исключен контакт паров топлива с электрическими частями (при правильном Ex-исполнении).

• Мгновенный пуск. Не нужна заливка, не нужно ждать создания вакуума. Открыли кран, нажали кнопку — насос качает.

3.3. Недостатки

• Ремонтонепригодность «на лету».
  Это главная боль. Чтобы осмотреть подшипник скольжения или заменить рабочее колесо стационарного погружного насоса в приямке, нужно осушить приямок, поднять агрегат лебедкой, разобрать колонну. Это простой минимум на смену. Если насос установлен внутри резервуара, требуется его полное опорожнение и дегазация. Поэтому стационарный погружной насос всегда требует дублирования (рабочий + резервный).

• Риск сухого хода. Если автоматика не уследила за уровнем в приямке, насос оголяется. В отличие от самовсасывающего, который «сорвется» и стоит, погружной продолжит крутиться на сухую, разогревая и разрушая подшипники скольжения, смазываемые продуктом.

• Кабельная трасса. Для погружного двигателя требуется кабель в маслобензостойкой изоляции, проходящий через герметичный ввод. Повреждение изоляции грозит коротким замыканием внутри взрывоопасной зоны.

• Загрязнение продукта. При разрушении подшипников или уплотнений погружного насоса продукты износа напрямую попадают в перекачиваемое топливо.

Глава 4. Сравнительная таблица: критерий за критерием

Мы свели ключевые параметры в таблицу, которую инженеры «Техмаш» используют при заполнении опросных листов.

Глава 5. Слив светлых нефтепродуктов: битва титанов

Рассмотрим самую массовую задачу: слив бензина АИ-92 или дизеля Евро-5.

Сценарий А. Верхний слив через горловину.
Здесь альтернативы переносному погружному или полупогружному насосу практически нет. Опускать всасывающий шланг и пытаться засосать бензин с высоты 3,5 метров через прокладку — это мучение. Мы рекомендуем переносные погружные моноблоки «Техмаш-ПН» во взрывозащищенном исполнении, которые вешаются на трос в горловину. Они заполнены маслом, охлаждаются продуктом и не боятся кратковременного «захвата» воздуха.

Сценарий Б. Нижний слив в приямок.
Здесь классикой является схема: слив самотеком из нижнего патрубка цистерны через гибкий рукав в заглубленный приемный резервуар малого объема (5–10 м³) или прямо в приямок, откуда топливо забирается. Если объем приямка позволяет создать достаточный подпор (залив) для насоса — выбирайте погружной. Он не сорвет подачу, даже если оператор плохо закрепил рукав и тот «сифонит» воздухом. Если приямка нет, и насос вынужден тянуть напрямую из цистерны через длинный рукав — работайте с самовсасывающим, но с повышенным вниманием к герметичности тракта.

Глава 6. Слив темных нефтепродуктов (мазут, битум)

Здесь баланс резко смещается в сторону погружных систем. Почему?

Мазут сливается при температуре 60–100°C. Гибкий всасывающий рукав самовсасывающего насоса будет иметь колоссальные теплопотери. Мазут начнет стыть в шланге. Насос должен преодолевать сопротивление загустевшего участка трубы. Это приводит к кавитации и срывам.
Погружной насос в приямке (обязательно с паровой рубашкой) находится прямо в горячей среде. Ему не нужно тянуть кисель по шлангу, он сразу захватывает горячую текучую массу. Для слива вязкого битума мы поставляем насосы «Техмаш-ВН-Битум» с обогреваемой колонной и шнековым заходным устройством.

Глава 7. Требования к обвязке и автоматике

Без грамотной автоматики любой из насосов долго не проживет. Мы проектируем щиты управления с учетом специфики слива.

Для самовсасывающих систем:

• Датчик протока на напорной линии. Если поток упал до нуля (сорвало всас или кончился продукт) — отсечка с задержкой не более 20 секунд.

• Реле вакуума (электроконтактный мановакуумметр) на всасывающей линии. Показывает, вышел ли насос на режим или «мается» воздухом.

• Электромагнитный клапан на всасе для удержания столба жидкости при остановке (чтобы не заливать каждый раз).

Для погружных систем:

• Поплавковые датчики уровня в приямке (минимум 3 уровня: «сухой ход», «рабочий», «перелив»). Контакты должны быть искробезопасными.

• Защита от «сухого хода» по току двигателя (косвенный метод) в дополнение к поплавку.

• Датчик температуры подшипников (для мощных агрегатов). Если охлаждение продуктом прекратилось, узел греется еще до падения уровня.

Глава 8. Экономическое обоснование

Существует миф, что самовсасывающий насос всегда дешевле. Тактически — да. Стратегически — не факт.

Давайте посчитаем на примере типовой нефтебазы (4 поста слива дизеля).

• Вариант 1 (Самовсасывающий): Один насос «Техмаш-СВ-100», 4 рукава, гребенка с ручными задвижками. Стоимость оборудования и монтажа: условные 100 единиц.

• Вариант 2 (Погружной): 2 приямка, 2 стационарных насоса (рабочий/резерв), строительные работы. Стоимость: условные 250 единиц.

На старте самовсасывающий выглядит привлекательнее. Но учтем простои. Каждый срыв всаса зимой из-за замерзания дыхательного клапана цистерны — это вызов слесаря, прогрев, потеря времени (бензовоз ждет 2 часа сверх нормы, штраф за простой). Каждые полгода — замена торцевого уплотнения (среда «сухая», солярка современная без серы с низкой смазывающей способностью). За 3 года общая стоимость владения (TCO) у самовсасывающего часто догоняет погружной за счет ремонтов и штрафов. А если речь о бензине, где потери от испарения при негерметичности всаса огромны, погружной выигрывает по экологии и сохранности продукта.

Глава 9. Заключение и рекомендации «Техмаш»

Выбор насоса для слива автоцистерны — это выбор между гибкостью ремонта (самовсасывающий) и надежностью пуска (погружной). Мы формулируем правило так:

Выбирайте самовсасывающий насос, если:

• У вас несколько разнородных постов, и вы меняете подключение.

• Слив производится из цистерн с нижним патрубком эпизодически, и строить приямок нецелесообразно.

• Вы не стеснены в квалифицированном персонале, который обеспечит герметичность соединений и контроль заливки.

• Вы перекачиваете темные нефтепродукты с обогревом линии, но не имеете технической возможности обустроить обогреваемый приямок (тогда самовсасывающий насос с паровой рубашкой).

Выбирайте погружной насос, если:

• Вы проектируете новый склад ГСМ и можете заложить заглубленный приемный резервуар или приямок.

• Вам нужна максимальная автоматизация (кнопка «Пуск» без шаманства с заливкой).

• Вы работаете с высокоиспаряющимися бензинами и авиакеросином (важна герметизация, исключение контакта с атмосферой).

• Слив производится часто (более 10 цистерн в сутки) — скорость выхода на режим имеет значение.

Компания «Техмаш» производит и те, и другие агрегаты. Мы никогда не навязываем «универсальное» решение. Пришлите нам план вашей сливной эстакады и параметры продукта. Мы рассчитаем оба варианта, предоставим график совокупной стоимости владения на 5 лет и поможем внедрить систему, при которой вы забудете о проблемах слива.
